Artikelsamenvatting: A transformator zekeringis een compact maar kritisch beveiligingsapparaat dat is ontworpen om een transformator los te koppelen van een voedingssysteem wanneer zich abnormale stroomomstandigheden voordoen. Goed geselecteerde zekeringen kunnen kortsluitenergie beperken, thermische en mechanische spanning verminderen, schade door ernstige fouten voorkomen en de stabiliteit van het omringende distributienetwerk helpen behouden. In dit artikel wordt uitgelegd hoe transformatorzekeringen werken, waar ze worden gebruikt, hoe u het juiste type selecteert en met welke praktische factoren ingenieurs rekening moeten houden bij het ontwerpen van een betrouwbaar transformatorbeveiligingssysteem.
A transformator zekeringis een elektrische beveiligingscomponent die wordt gebruikt om een transformator los te koppelen wanneer de stroom hoger wordt dan een veilige bedrijfstoestand. Het wordt gewoonlijk geïnstalleerd aan de primaire of hoogspanningszijde van distributietransformatoren, spanningstransformatoren, in olie ondergedompelde transformatoren, droge transformatoren en aanverwante middenspanningsapparatuur.
Het basisprincipe is eenvoudig: een zekering bevat een speciaal ontworpen smeltbaar element dat reageert op te hoge stroomsterkte. Wanneer de stroom en de resulterende verwarming de ontworpen werkingskarakteristieken van het element overschrijden, smelt het element en onderbreekt het elektrische circuit. Afhankelijk van de constructie van de zekering helpen een boogdovende medium en stroombegrenzende structuur vervolgens de elektrische boog te doven en de energie te beheersen die vrijkomt tijdens de onderbreking.
Dit eenvoudige werkingsprincipe biedt een belangrijk voordeel. Een transformatorzekering heeft geen ingewikkeld regelcircuit nodig om zijn fundamentele beveiligingsfunctie uit te voeren. Indien correct gespecificeerd, kan het snel reageren op ernstige fouten, terwijl het stabiel blijft tijdens normaal gebruik van de transformator.
Voor distributienetwerken is dit van belang omdat een transformatorfout veel meer dan één apparaat kan beïnvloeden. Een ernstige interne fout kan wikkelingen, isolatie, doorvoeren, kabels of schakelapparatuur beschadigen en kan een langdurige onderbreking veroorzaken van andere belastingen die op hetzelfde netwerk zijn aangesloten.
Bijgevolg worden transformatorzekeringen normaal gesproken beschouwd als onderdeel van een bredere beveiligingsstrategie in plaats van als een geïsoleerd onderdeel. Afhankelijk van de installatie kunnen ze samenwerken met lastschakelaars, stroomonderbrekers, overspanningsafleiders, relais en beveiligingsapparaten aan de secundaire zijde.
De werking van een transformatorzekering kan in verschillende fasen worden begrepen.
Bij stroombeperkende hoogspanningsontwerpen kan het onderbrekingsproces extreem snel plaatsvinden. Het doel is niet simpelweg om het circuit te openen, maar om de hoeveelheid foutenergie die de beschermde transformator bereikt te verminderen.
Dit is vooral belangrijk bij kortsluitingen met een grote omvang. Zonder adequate bescherming kan de resulterende stroom intense elektromagnetische krachten en thermische spanningen in de transformatorwikkelingen veroorzaken. Een snelle onderbreking kan deze spanningen verminderen en helpen voorkomen dat een relatief plaatselijke fout zich ontwikkelt tot uitgebreide schade aan de apparatuur.
Een transformatorzekering kan verschillende abnormale bedrijfsomstandigheden aanpakken, hoewel het exacte beschermingsvermogen afhangt van de constructie, het vermogen, de installatiepositie en de coördinatie met andere beveiligingsapparaten.
Kortsluitingen kunnen stromen produceren die vele malen groter zijn dan de normale belastingsstroom van een transformator. Een geschikte stroombegrenzende hoogspanningszekering is ontworpen om dergelijke foutstromen te onderbreken voordat deze overmatige thermische en mechanische schade veroorzaken.
Voortdurende of herhaalde overbelastingen kunnen de temperatuur van de transformator verhogen en de veroudering van de isolatie versnellen. Bepaalde ontwerpen van transformatorzekeringen bieden bescherming tegen overbelasting volgens gedefinieerde tijd-stroomkarakteristieken, waardoor tijdelijke bedrijfsomstandigheden mogelijk zijn terwijl het circuit wordt losgekoppeld wanneer een abnormale overbelasting aanhoudt.
Wikkelingsfouten, kapotte isolatie en andere interne problemen kunnen gevaarlijke stroomomstandigheden veroorzaken. Primaire zekeringbeveiliging kan een defecte transformator loskoppelen van het distributienet en de gevolgen van de storing beperken.
Het beschermen van de transformator helpt ook stroomopwaartse en aangrenzende apparatuur te beschermen. Een correct gecoördineerde zekering kan een defecte transformator isoleren zonder onnodige delen van het netwerk los te koppelen.
Zekeringbeveiliging mag echter niet worden gezien als een universele vervanging voor elk ander beveiligingsapparaat. De vereisten voor transformatorbescherming variëren afhankelijk van de capaciteit van de transformator, het spanningsniveau, de aardingsregeling, het netwerkfoutniveau en de toepasselijke elektrische normen.
Verschillende transformatoren vereisen verschillende zekeringskarakteristieken. Als u een zekering selecteert omdat de spanning en stroom vergelijkbaar zijn met die van de transformator, kan dit leiden tot slechte bescherming of hinderlijke werking.
| Zekeringtype | Typische toepassing | Belangrijkste beveiligingsfunctie | Typische overweging |
|---|---|---|---|
| PT-beveiligingszekering | Spanningstransformatoren en meetsystemen | Primaire kortsluitbeveiliging | Lage bedrijfsstroom en nauwkeurige beveiligingseigenschappen |
| Stroombegrenzende transformatorzekering | Middenspanningstransformatoren en schakelapparatuur | Kortsluiting en geselecteerde overbelastingsbeveiliging | Onderbrekende capaciteit en stroombegrenzende prestaties |
| In olie ondergedompelde transformatorzekering | Met olie gevulde distributietransformatoren | Beveiliging tegen kortsluiting en overbelasting | Oliecompatibiliteit, afdichting, temperatuur en installatiestructuur |
| Zekering tegen overbelasting | Olie-ondergedompelde transformatoren met fluctuerende belastingen | Thermisch gerelateerde overbelastingsbeveiliging | Tijd-stroomkarakteristieken en thermisch gedrag van transformatoren |

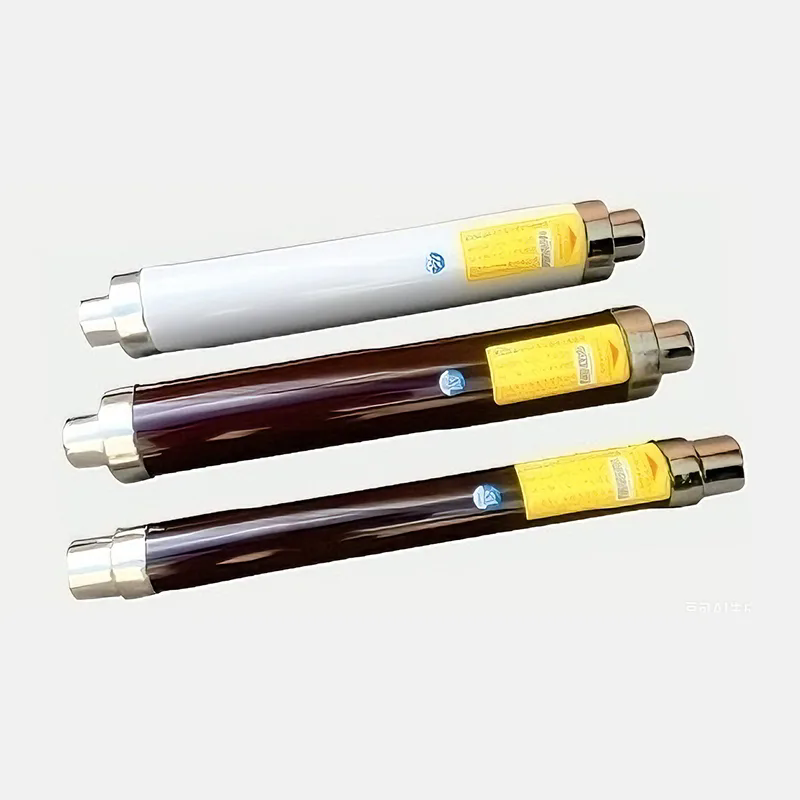

Stroombegrenzende hoogspanningszekeringen kunnen bijvoorbeeld worden gebruikt in middenspanningsschakelapparatuur, ringhoofdeenheden en geprefabriceerde onderstations. In olie ondergedompelde toepassingen vereisen extra aandacht omdat de zekering werkt in een omgeving waar isolatie, temperatuur, druk, afdichting en materiaalcompatibiliteit allemaal de prestaties op de lange termijn beïnvloeden.
De juiste selectie is een van de belangrijkste factoren bij de bescherming van transformatoren. De zekering moet stabiel blijven onder normale bedrijfsomstandigheden en snel genoeg reageren op abnormale stromen.
Ingenieurs moeten de volgende parameters evalueren voordat ze een transformatorzekering specificeren:
Een veelgemaakte fout is het selecteren van een zekering alleen op basis van de nominale stroom van de transformator. Het feitelijke beveiligingsprobleem is complexer omdat de zekering onderscheid moet maken tussen tijdelijke gebeurtenissen die acceptabel zijn en aanhoudende of ernstige fouten die onderbreking vereisen.
Transformatorbekrachtiging kan een tijdelijke magnetiserende inschakelstroom produceren. Deze stroom is niet noodzakelijkerwijs een fout, maar de omvang ervan kan aanzienlijk hoger zijn dan de normale bedrijfsstroom van de transformator.
Als er een zekering wordt geselecteerd zonder rekening te houden met het inschakelgedrag, kan de zekering in werking treden tijdens het inschakelen van de transformator. Een dergelijke hinderlijke werking kan onnodige uitval veroorzaken, de onderhoudswerkzaamheden vergroten en het beveiligingssysteem minder betrouwbaar maken.
Daarom moet de tijd-stroomcurve van de zekering worden geëvalueerd aan de hand van de verwachte bekrachtigingskarakteristieken van de transformator.
Een goed ontworpen beveiligingssysteem zoekt naar een praktisch evenwicht:
Omdat de constructie, het kernontwerp, de capaciteit, de systeemimpedantie en de schakelomstandigheden van de transformator verschillen, moet de selectie van zekeringen gebaseerd zijn op daadwerkelijke apparatuurgegevens in plaats van op een algemene vuistregel.
Transformatorzekeringen kunnen in verschillende posities worden geïnstalleerd, afhankelijk van het transformatorontwerp en de beveiligingsarchitectuur.
In middenspanningsdistributiesystemen kunnen stroombegrenzende zekeringen worden geïnstalleerd in hoogspanningsschakelapparatuur. Ze kunnen worden gecoördineerd met lastschakelaars of vacuümschakelaars om een compacte transformatorbeveiligingsopstelling te creëren.
Voor bepaalde in olie ondergedompelde transformatoren kunnen zekeringen in de transformatortank worden geïnstalleerd. De zekering moet daarom worden ontworpen voor compatibiliteit met isolatieolie en de verwachte thermische en drukomstandigheden.
Sommige transformatorbeveiligingsvoorzieningen maken gebruik van zekeringen die rond de hoogspanningsaansluiting of doorvoerstructuur zijn geplaatst. De mechanische afmetingen, elektrische afstanden en omgevingsomstandigheden moeten zorgvuldig in overweging worden genomen.
Spanningstransformatoren hebben andere elektrische kenmerken dan vermogenstransformatoren en werken normaal gesproken met een veel lagere stroom. Er worden daarom gespecialiseerde stroombegrenzende hoogspanningszekeringen gebruikt om de juiste primaire bescherming te bieden.
Het volgende overzicht kan ingenieurs helpen bij het identificeren van de algemene rol van verschillende ontwerpen van transformatorzekeringen tijdens de voorlopige selectie van apparatuur.
| Selectiefactor | Waarom het ertoe doet | Potentieel probleem indien genegeerd |
|---|---|---|
| Spanningswaarde | Zorgt voor geschikte isolatie- en onderbrekingsprestaties | Onveilige of onbetrouwbare onderbreking |
| Huidige beoordeling | Staat normale transformatorbelastingsstroom toe | Hinderlijke bediening of onvoldoende bescherming |
| Brekende capaciteit | Bepaalt of de zekering de verwachte foutstroom veilig kan onderbreken | Ernstig risico op onderbrekingsfouten |
| Tijd-stroomcurve | Regelt de reactie op overbelasting en foutcondities | Slechte coördinatie of onnodige storingen |
| Inrush-tolerantie | Voorkomt werking tijdens het inschakelen van de transformator | Herhaaldelijke hinderlijke werking van de zekering |
| Milieucompatibiliteit | Ondersteunt een stabiele werking onder werkelijke omstandigheden ter plaatse | Versnelde veroudering of onbetrouwbare werking |
Een goed geselecteerde zekering is slechts een onderdeel van een betrouwbare transformatorbeveiliging. Installatiekwaliteit, systeemcoördinatie, inspectie en vervangingsprocedures hebben ook invloed op het algehele resultaat.
Vervang een defecte zekering niet uitsluitend door de fysieke afmetingen ervan te vergelijken. Elektrische specificaties, constructie, bedrijfseigenschappen en toepassingsvereisten moeten ook overeenkomen.
Buitenstations kunnen apparatuur blootstellen aan vocht, stof, temperatuurveranderingen en andere omgevingsfactoren. Voor binneninstallaties kunnen verschillende eisen gelden met betrekking tot ventilatie, behuizingsontwerp en vrije ruimte.
Primaire bescherming van transformatoren moet worden overwogen in combinatie met secundaire zekeringen, stroomonderbrekers, voedingsbescherming en stroomopwaartse bescherming. Slechte coördinatie kan ertoe leiden dat een gezonde feeder of een volledig onderstationgedeelte onnodig struikelt.
Losse of onjuist geïnstalleerde elektrische verbindingen kunnen abnormale verwarming en onnodige verliezen veroorzaken. Tijdens onderhoud moeten technici de installatievereisten van de fabrikant en de toepasselijke elektrische veiligheidsprocedures volgen.
Een doorgebrande transformatorzekering mag niet automatisch worden behandeld als een onderdeel dat eenvoudigweg moet worden vervangen. De onderliggende oorzaak kan een transformatorfout, kabelfout, overbelasting, isolatieprobleem of een andere abnormale toestand zijn.
Het vervangen van de zekering zonder de initiërende gebeurtenis te onderzoeken, kan een gevaarlijk scenario van herhaald falen veroorzaken.
Huixing Zhongdian (Beijing) Elektrisch Co., Ltd.biedt oplossingen voor transformatorzekeringen voor midden- en hoogspanningstoepassingen. Het productassortiment omvat gespecialiseerde zekeringsontwerpen die bedoeld zijn voor verschillende vereisten voor transformatorbeveiliging, waaronder bescherming van spanningstransformatoren, bescherming van vermogenstransformatoren, toepassingen van in olie ondergedompelde transformatoren en bescherming tegen overbelasting.
Volgens de productinformatie van het bedrijf omvat het assortiment transformatorzekeringen toepassingen van laagspanningsdistributieapparatuur tot midden- en hoogspanningssystemen, met productontwerpen bedoeld voor schakelapparatuur binnenshuis, ringhoofdeenheden, geprefabriceerde onderstations, transformatortanks, hoogspanningsbussen en meetgerelateerde apparatuur.
Het productassortiment omvat stroombegrenzende hoogspanningszekeringen voor spanningstransformatoren, vermogenstransformatoren en olie-ondergedompelde transformatoren. Bepaalde ontwerpen zijn bedoeld voor systemen die 40,5 kV bereiken, terwijl de beschikbare stroomwaarden variëren afhankelijk van de specifieke zekeringfamilie en toepassing.
Voor ingenieurs en inkoopteams kan dit brede productassortiment nuttig zijn wanneer een project verschillende zekeringskarakteristieken vereist voor verschillende transformatorconfiguraties.
Voor elk project moeten nog belangrijke selectiefactoren worden bevestigd, waaronder:
Voor op maat gemaakte transformatorbeveiligingsprojecten is het communiceren van de volledige elektrische en milieuvereisten aan de fabrikant essentieel. Dit geeft de leverancier voldoende informatie om een geschikte zekeringconstructie aan te bevelen in plaats van alleen op een nominale stroomwaarde te vertrouwen.
Het primaire doel is om een transformator los te koppelen wanneer overmatige stroom veroorzaakt door een fout of, afhankelijk van het zekeringontwerp, een overbelasting de bedrijfskarakteristieken van de zekering bereikt. Dit helpt de schade aan de transformator te beperken en voorkomt dat een storing het bredere elektriciteitsnetwerk blijft beïnvloeden.
Sommige ontwerpen van transformatorzekeringen bieden zowel bescherming tegen overbelasting als kortsluiting, terwijl andere zijn geoptimaliseerd voor specifieke foutomstandigheden. De daadwerkelijke beveiligingsfunctie is afhankelijk van het zekeringtype, de tijd-stroomkarakteristieken, de transformatortoepassing en het systeemontwerp.
Het uitschakelvermogen geeft het niveau van de foutstroom aan waarvoor de zekering is ontworpen om veilig te onderbreken onder gespecificeerde omstandigheden. Als de verwachte foutstroom op het installatiepunt het onderbrekende vermogen van de zekering overschrijdt, functioneert het beveiligingssysteem mogelijk niet zoals bedoeld.
Transformatorbekrachtiging kan magnetiserende inschakelstroom genereren. Als de geselecteerde zekering niet de juiste inschakeltolerantie heeft of als de tijd-stroomkarakteristieken niet geschikt zijn, kan deze werken tijdens normale bekrachtiging.
Ja. Gespecialiseerde zekeringsontwerpen kunnen worden geïnstalleerd in of rond in olie ondergedompelde transformatoren. Dergelijke producten moeten compatibel zijn met de isolatieolie en geschikt zijn voor de verwachte temperatuur, druk, elektrische en mechanische omstandigheden.
Vervanging moet gebaseerd zijn op de specificaties van de originele uitrusting en de daadwerkelijke beschermingseisen, en niet alleen op het fysieke uiterlijk. Spanningswaarde, stroomsterkte, uitschakelvermogen, zekeringkarakteristieken, installatiemethode en coördinatie moeten allemaal worden gecontroleerd.
Nee. Een zekering onderbreekt de stroom door het smeltbare element te smelten en moet normaal gesproken na gebruik worden vervangen. Een stroomonderbreker maakt gebruik van een schakelmechanisme en kan doorgaans na een fout worden gereset, afhankelijk van inspectie en de eisen van de fabrikant. De twee apparaten kunnen samen worden gebruikt in gecoördineerde beveiligingssystemen.
Nuttige informatie omvat transformatorcapaciteit, primaire spanning, secundaire spanning, nominale stroom, systeemfrequentie, installatielocatie, transformatortype, beschikbare foutstroom, vereiste beveiligingsfunctie, bestaande schakelapparatuur en toepasselijke normen.
Nee. Transformertoepassingen verschillen aanzienlijk. Een zekering voor een spanningstransformator kan heel andere elektrische kenmerken hebben dan een zekering die is ontworpen voor een distributietransformator met hoge capaciteit. Een goede afstemming is essentieel voor betrouwbare bescherming.
Coördinatie helpt ervoor te zorgen dat het beveiligingsapparaat dat zich het dichtst bij een fout bevindt, indien mogelijk als eerste in werking treedt. Dit kan onnodige uitval verminderen en ervoor zorgen dat gezonde delen van het elektrische systeem onder spanning blijven.
Een transformatorzekering is een relatief compact onderdeel met een belangrijke rol in de elektrische beveiliging. De waarde ervan komt voort uit het vermogen om te reageren op abnormale stroomomstandigheden, defecte transformatoren te isoleren en, bij stroombeperkende toepassingen, de energie te verminderen die de beschermde apparatuur bereikt.
Een betrouwbare bescherming hangt echter van meer af dan het kiezen van een zekering met de juiste nominale stroom. Er moet allemaal rekening worden gehouden met de spanningswaarde, het uitschakelvermogen, de tijd-stroomkarakteristieken, de inschakelstroom van de transformator, het foutniveau, de installatieomgeving, de constructie van de transformator en de coördinatie met andere beveiligingsapparatuur.
Voor midden- en hoogspanningstransformatorprojecten kan het selecteren van de juiste zekering in de ontwerpfase het risico op hinderlijke werking verminderen, de foutisolatie verbeteren en een betrouwbaardere stroomdistributie ondersteunen.
Bent u op zoek naar een transformatorzekering voor uw specifieke spanning, stroom, transformatortype of installatieomgeving? Huixing Zhongdian (Beijing) Elektrisch Co., Ltd.kan transformatorzekeringsoplossingen bieden voor verschillende stroomdistributietoepassingen.Neem contact met ons opmet uw transformatorspecificaties en projectvereisten om een geschikte beveiligingsoplossing voor uw toepassing te bespreken.
