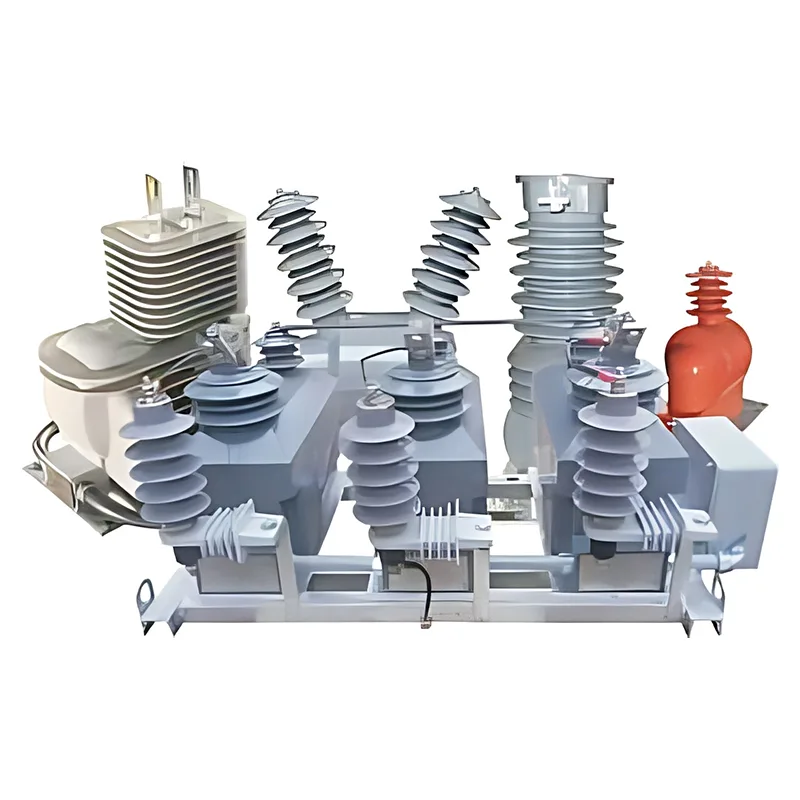

Instrumenttransformatoren voor middenspanning

Middenspanningsinstrumenttransformatoren zijn kerndetectie- en meeteenheden voor stroomdistributiesystemen van 10–17,5 kV. Ze zetten hoge stromen en spanningen nauwkeurig om in standaard signalen op laag niveau voor energiemeting, systeemmonitoring en beschermende relais. Ze fungeren als essentiële schakels tussen hoogspanningsstroomcircuits en laagspanningscontrolesystemen, voldoen aan internationale normen en bieden solide gegevensondersteuning voor een veilige, efficiënte en stabiele netwerking.

Primaire veldtoepassingen

Meet- en beveiligingscircuits in buitenstations

Ze worden geïnstalleerd in meet- en beveiligingslussen van 10–17,5 kV buitenstations en verzamelen synchroon stroom- en spanningssignalen om te voldoen aan de vereisten voor uiterst nauwkeurige energiemeting. Ze voldoen volledig aan IEC 60044-1 en ANSI C57.13 en zorgen voor een zeer nauwkeurige en stabiele gegevensverzameling voor energiefacturering en netwerkbeheer.

Beveiligingscircuits voor distributielijnen en apparatuur

Toegepast op beveiligingscircuits van middenspanningsdistributielijnen, vermogenstransformatoren en condensatorbanken, zijn deze transformatoren bestand tegen een nominale kortstondige thermische stroom van 80In gedurende 1 seconde en een nominale dynamische stroom van 2,5×80In. Ze vangen snel foutsignalen op ter ondersteuning van overbelastings- en kortsluitbeveiliging voor stroomapparatuur.

Accessoire voor elektrische apparatuur voor buitengebruik

Ze zijn op maat gemaakt als bijpassende geïntegreerde componenten voor op paal gemonteerde schakelaars voor buiten, ringhoofdunits en andere stroomapparatuur voor buiten, en zijn uitgerust met buitenmuurdoorvoeren van het CPE-type. Deze structuur maakt een stabiel gebruik buitenshuis mogelijk zonder extra beschermende behuizingen of hulpconstructies.

Compacte distributie-installaties met beperkte ruimte

Deze geïntegreerde gegoten transformatoren zijn ideaal voor compacte distributiestations en box-type substations met beperkte ruimte en combineren 3CT en 3PT in één enkele eenheid om de installatieruimte aanzienlijk te verminderen. Met een isolatieniveau van 600 V passen ze perfect in dicht op elkaar geplaatste lay-outs van elektrische apparatuur.

Overtuigende technische voordelen

Middenspanningsinstrumenttransformatoren beschikken over vijf prominente technische sterke punten, waardoor ze ideale producten zijn voor moderne middenspanningsdistributienetwerken:

Geïntegreerd ontwerp bespaart ruimte en verlaagt de kosten

De alles-in-één gegoten structuur waarin 3CT en 3PT zijn geïntegreerd, elimineert de afzonderlijke installatie van stroom- en spanningstransformatoren. Het minimaliseert effectief de installatieruimte, vereenvoudigt de bedrading ter plaatse en verlaagt de totale bouwkosten van het project.

Superieur aanpassingsvermogen buitenshuis en operationele betrouwbaarheid

Ze zijn voorzien van hoogwaardige gietharsisolatie met een isolatieniveau van 17,5/38/95 kV, bieden uitstekende weersbestendigheid en zijn geschikt voor directe installatie buitenshuis. Ze zijn bestand tegen ernstige thermische en elektrodynamische schokken veroorzaakt door kortsluiting en hebben een ultralaag uitvalpercentage op de lange termijn.

Uitzonderlijke overbelastingscapaciteit voor complexe bedrijfsomstandigheden

Ze ondersteunen continu gebruik bij 120% van de nominale stroom (1,2 inch) en kunnen tot 8 uur lang werken onder een overbelasting van 130% ~ 150% nominale stroom. Uitstekend aanpassingsvermogen bij overbelasting voldoet aan de eisen van frequente belastingschommelingen van moderne distributienetwerken.

Dubbele betrouwbaarheid voor meet- en beveiligingsfuncties

Met een instrumentveiligheidsfactor van FS=5 en een stabiele secundaire wikkelspanning van 3 kVef zorgen ze voor een nauwkeurige signaaloverdracht. Ze voldoen aan hoge nauwkeurigheidsnormen voor energiemeting en geven betrouwbare uitschakelsignalen af ​​voor beveiligingsapparatuur. Ze voldoen volledig aan IEC 61869-1 en IEC 61869-4 en zijn breed compatibel met wereldwijde netwerkfaciliteiten.

Eenvoudige installatie, weinig onderhoud, lange levensduur

Hun compacte, vooraf gekalibreerde ontwerp vereist geen complexe inbedrijfstelling ter plaatse en maakt installatie buitenshuis mogelijk zonder extra bescherming. De behuizing van giethars biedt uitstekende vocht-, stof- en anti-verouderingsprestaties en vereist vrijwel geen routineonderhoud. Alleen regelmatige visuele inspecties zijn vereist om een ​​stabiele werking op de lange termijn te garanderen, wat een hoge functionaliteit en kosteneffectiviteit oplevert.
