De mondiale elektriciteitsnetten staan onder ongekende druk. De transitie naar hernieuwbare energie, de uitbreiding van ultrahoogspanningstransmissienetwerken en de toenemende frequentie van extreme weersomstandigheden hebben eisen gesteld aan bovengrondse transmissielijnen waarvoor traditionele geleiders nooit waren ontworpen.
Traditionele aluminium geleiders – voornamelijk draden van puur aluminium (bijvoorbeeld 1350-kwaliteit) – bieden een hoge elektrische geleidbaarheid (61%–65% IACS), maar hebben een beperkte treksterkte, doorgaans lager dan 180 MPa. Dit wordt een kritische zorg bij toepassingen zoals het oversteken van grote overspanningen over rivieren of zeestraten, gebieden met zware ijsvorming en werkomgevingen met hoge temperaturen. Wanneer transmissielijnen duizenden meters over uitdagend terrein bestrijken of ijsbelastingen moeten weerstaan die de ontwerplimieten overschrijden, is sterkte net zo belangrijk als geleidbaarheid.
De hamvraag is deze: kunnen hoogwaardige en hittebestendige kabeloplossingen van aluminiumlegering de al lang bestaande wisselwerking tussen mechanische prestaties en elektrische efficiëntie overwinnen om aan de extreme eisen van moderne elektriciteitsnetten te voldoen? Het antwoord luidt steeds vaker ja, maar het begrijpen van de onderliggende technologie is essentieel voor engineering- en inkoopteams die de opties voor geleiders voor hun volgende project evalueren.
Dit artikel onderzoekt de materiaalinnovaties die de industrie van gevlochten draad van aluminiumlegeringen opnieuw vormgeven, ondersteund door technische specificaties, marktgegevens en praktijkvoorbeelden, om u te helpen weloverwogen beslissingen te nemen over de keuze van geleiders voor uw energie-infrastructuurprojecten.
De fundamentele uitdaging bij het ontwerpen van hoogwaardige bovengrondse geleiders ligt in de omgekeerde relatie tussen sterkte en geleidbaarheid. Legeringen uit de Al-Mg-Si-serie (6xxx-serie) bereiken treksterktes van 255–330 MPa terwijl ze een geleidbaarheid van 30,45–33,35 MS/m behouden, waardoor ze de ideale keuze zijn voor geleiders van aluminiumlegeringen met hoge sterkte. Verbetering van de sterkte – door middel van neerslagverharding, korrelverfijning en roostervervorming – belemmert echter onvermijdelijk de elektronentransmissie, terwijl optimalisatie van de geleidbaarheid de versterkende effecten neigt te verzwakken.
Deze tegenstrijdigheid in prestaties heeft historisch gezien de wijdverbreide toepassing van zeer sterke geleiders van aluminiumlegeringen in grootschalige transmissieprojecten beperkt. Recent onderzoek heeft systematisch baanbrekende trajecten onderzocht via compositorische microlegeringen en procescoördinatie. De opkomst van de toevoeging van zeldzame aardelementen, geavanceerde optimalisatie van verouderingsprocessen en ernstige plastische vervormingstechnieken begint gelijktijdige verbeteringen in zowel mechanische als elektrische eigenschappen te ontsluiten.

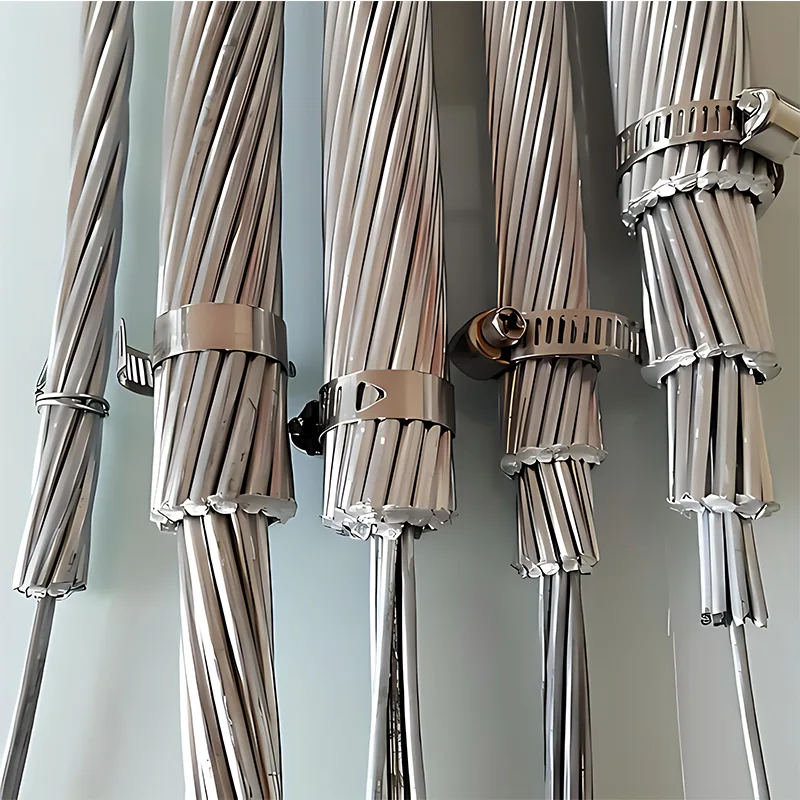

Moderne hittebestendiggevlochten draden van aluminiumlegeringworden voornamelijk vervaardigd met behulp van Al-Mg-Si (6201-legering) of Al-Zr (thermisch bestendige) legeringen, elk ontworpen om te voldoen aan specifieke operationele vereisten onder internationale normen, waaronder IEC 62641, IEC 61089, ASTM B398 en ASTM B399.
De volgende tabel vat de belangrijkste technische parameters samen die het prestatiebereik van zeer sterke, hittebestendige kabelproducten van aluminiumlegering bepalen:
| Parameter | Standaardwaarde (6201-T81 AAAC) | Thermische bestendige legering (type AT2) |
|---|---|---|
| Materiaal | Al-Mg-Si-legering | Al-zirkoniumlegering |
| Treksterkte | ≥295 MPa (≥43.000 psi) | 159–165 MPa (minimaal) |
| Geleidbaarheid | 55%–57% GBCS | 60%–61% GBCS |
| Continue bedrijfstemperatuur | 90°C | Tot 150°C |
| Toegestane temperatuur gedurende korte tijd | 120°C | 180°C |
| Dikte | 2,70 kg/dm³ bij 20°C | 2,70 kg/dm³ bij 20°C |
| Temperatuurcoëfficiënt | 0,00360 /°C | 0,00360 /°C |
| Coëfficiënt van lineaire uitzetting | 23 × 10⁻⁶ /°C | 23 × 10⁻⁶ /°C |
| Weerstand | 0,03284 Ω·mm²/m bij 20°C | 0,02826 Ω·mm²/m bij 20°C |
| Reststerkte Na 230°C/1u | — | ≥90% |
Bronnen: ASTM B399, IEC 62641 en technische publicaties uit de sector.
De concentrisch geslagen constructie van geleiders van aluminiumlegering zorgt voor mechanisch evenwicht en een gelijkmatige stroomverdeling, terwijl de flexibiliteit bij installatie behouden blijft. Verschillende ontwerpen dienen verschillende toepassingen:
| Dirigenttype | Kerncompositie | Stroomdragende capaciteit versus standaard ACSR | Primaire toepassingen |
|---|---|---|---|
| AAAC (geleider van volledig aluminiumlegering) | Enkellaags of meerlaags 6201-legering | Vergelijkbaar met ACSR, lagere verliezen | Middelgrote overspanningen, kustgebieden, stedelijke distributie |
| TACSR (thermisch bestendig gelegeerd geleiderstaal versterkt) | Buitenlaag van aluminium-zirkoniumlegering + kern van staal of Invar | 50%–80% hoger | Capaciteitsuitbreiding, secties met beperkte corridors |
| AACSR (volledig aluminium geleider met staal versterkt) | Buitenlaag van 6201-legering + kern van gegalvaniseerd staal | Matige stijging |
Bron: gegevens van de HTLS-geleiderindustrie.
Voor grote dwarsdoorsneden waar windbelasting op torens een kritische ontwerpfactor is, biedt een zeer sterke, thermisch bestendige kabel van aluminiumlegering een doorslaggevend voordeel. AAAC met geoptimaliseerde strandingspatronen kan bijvoorbeeld breukbelastingen bereiken van 34–170 kN over nominale doorsneden variërend van 16 mm² tot 560 mm², zoals gedetailleerd in de constructieparameters die beschikbaar zijn voor verschillende configuraties.
Als professionele leverancier van geïntegreerde energiesysteemoplossingen, opgericht in 2011 en gevestigd in Wangjing Science and Technology Park, Beijing, combineert Huixing Zhongdian (Beijing) Electric Co., Ltd. 15 jaar diepgaande industriële ervaring met een wereldwijde operationele voetafdruk in Zuid-Korea, Indonesië, Vietnam, de Verenigde Staten en de Dominicaanse Republiek.
Huixing brengt de superieure elektrische productiecapaciteiten van China samen met toegang tot de mondiale markt. Via strategische partnerschappen met gespecialiseerde productiefaciliteiten – die kernprocessen omvatten zoals smeden, gieten, plaatbewerking en spuitgieten – onderhoudt het bedrijf hoogwaardige productiecapaciteiten, ondersteund door geavanceerde test- en assemblageapparatuur. Alle producten zijn ISO 9001-gecertificeerd en hebben tests doorstaan in overeenstemming met internationale normen zoals IEC en ASTM.
Binnen het uitgebreide assortiment stroomproducten van Huixing omvat het portfolio van aluminiumlegeringskabels:
- AAC (volledig aluminium geleider)
- AAAC (geleider van volledig aluminiumlegering)
- ACSR (aluminium geleider met staal versterkt)
- XLPE geïsoleerde voedingskabels (0,6 kV–138 kV)

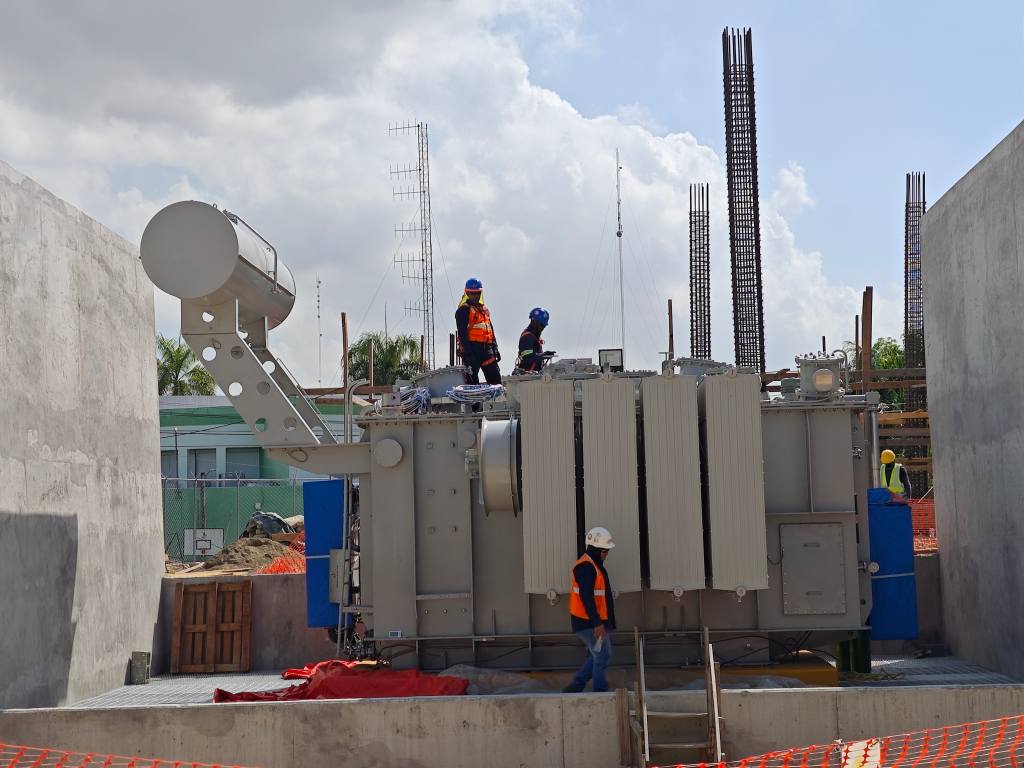

Deze bovenleidinggeleiders zijn ontworpen om betrouwbare prestaties te leveren bij transmissie-, distributie- en onderstationtoepassingen. Met overzeese vestigingen in Zuid-Korea, de Dominicaanse Republiek en de Verenigde Staten,Huixingverbindt op effectieve wijze de Chinese uitmuntendheid op het gebied van de productie met energie-infrastructuurprojecten over de hele wereld.
De wereldmarkt voor geleiders van aluminiumlegeringen breidt zich in een versneld tempo uit. De markt voor laagspanningskabels van aluminiumlegeringen werd in 2025 gewaardeerd op 5,47 miljard dollar en zal naar verwachting in 2032 7,79 miljard dollar bereiken, wat neerkomt op een samengesteld jaarlijks groeipercentage (CAGR) van 5,17%. Ondertussen bereikte de mondiale markt voor bovengrondse aluminium geleiderkabels in 2025 ongeveer 452 miljoen dollar en zal naar verwachting in 2032 groeien tot 600 miljoen dollar, met een CAGR van 4,2%.
Verschillende factoren voeden deze groei:
1. De trend van vervanging van koper en aluminium. Nu de koperprijzen begin 2026 met ongeveer 50% zijn gestegen, terwijl de aluminiumprijzen relatief stabiel blijven, zijn de economische argumenten voor geleiders van aluminiumlegeringen aanzienlijk versterkt. Kabels van aluminiumlegering kosten ongeveer 30% tot 50% van de koperequivalenten, terwijl ze een vergelijkbaar stroomvoerend vermogen bieden.
2. Modernisering van het net en uitbreiding van de capaciteit. Nutsbedrijven over de hele wereld zijn bezig met het opnieuw geleiden van verouderde transmissielijnen met hogetemperatuur-low-sag (HTLS)-geleiders zoals TACSR, die de lijncapaciteit met 50% tot 100% kunnen vergroten zonder dat er nieuwe doorgangsrechten of torenaanpassingen nodig zijn.
3. Integratie van hernieuwbare energie. De uitbreiding van zonne- en windparken, vaak gelegen in afgelegen gebieden, creëert de vraag naar lichtgewicht, corrosiebestendige bovengrondse geleiders die lange afstanden kunnen overbruggen met minimale infrastructuur.
4. Stijgende exportvraag. De Chinese export van gevlochten aluminiumdraad bereikte in april 2026 ongeveer 27.580 ton, een stijging van 28,95% op jaarbasis. Alleen al gevlochten aluminiumdraad (HS-code 76149000) steeg maand-op-maand met 94,5% tot ongeveer 15.500 ton. De exportbestemmingen blijven geconcentreerd in Zuidoost-Azië, Afrika en Oost-Azië, wat wijst op een robuuste internationale vraag naar geavanceerde aluminiumkabelproducten.
Hoogwaardige geleiders van aluminiumlegeringen hebben uitzonderlijke prestaties laten zien in zware omgevingen waar traditionele geleiders zouden falen. Belangrijke toepassingsscenario's zijn onder meer:
- Zwaar vervuilde of kustgebieden: AAAC-geleiders, die volledig zijn samengesteld uit een aluminiumlegering zonder stalen kern, elimineren het risico van galvanische corrosie waar ACSR in maritieme of industriële omgevingen last van heeft.
- Middelzware tot zware ijszones: De hoge sterkte-gewichtsverhouding van 6201 gelegeerde geleiders handhaaft de mechanische integriteit onder ijsbelastingen die doorzakken en spelingsovertredingen zouden veroorzaken in ontwerpen van puur aluminium (bijvoorbeeld 1350 kwaliteit).
- Retrofits voor capaciteitsuitbreiding: TACSR-geleiders die werken bij 150°C kunnen de transmissiecapaciteit op bestaande torens met 50%-80% vergroten zonder dat er nieuwe corridors moeten worden aangeschaft.
- Kruisingen met grote overspanningen: Hoge sterkte thermisch bestendige geleiders met 58% IACS-geleidbaarheid en een treksterkte die 1,5 keer groter is dan die van standaard thermisch bestendige legeringen, zijn speciaal ontworpen voor overspanningen van meer dan 1.000 meter over zeestraten of rivieren.
A1: Conventionele ACSR (Aluminum Conductor Steel Reinforced) bestaat uit puur aluminium strengen (doorgaans klasse 1350) gewikkeld rond een stalen kern. De stalen kern biedt mechanische sterkte, maar introduceert verschillende beperkingen: galvanische corrosie tussen aluminium en staal, magnetische hysteresisverliezen en een lager continu bedrijfstemperatuurplafond van ongeveer 90°C.
Hoogwaardige, hittebestendige kabel van aluminiumlegering maakt daarentegen gebruik van Al-Mg-Si (6201-legering) of Al-Zr-legeringsdraden die een hittebehandeling hebben ondergaan om superieure mechanische eigenschappen te bereiken zonder afhankelijk te zijn van een stalen kern. Deze legeringen bereiken treksterktes van 295–330 MPa terwijl ze een geleidbaarheid van 55%–61% IACS behouden. De homogene materiaalsamenstelling elimineert problemen met galvanische corrosie, vermindert lijnverliezen door magnetische effecten in de kern te vermijden en – in het geval van thermisch bestendige legeringen – maakt continu bedrijf bij 150°C met gespecificeerd sterktebehoud mogelijk. Bovendien vereenvoudigt de lichtgewicht constructie (dichtheid 2,70 kg/dm³) de installatie en maakt een grotere torenafstand mogelijk, waardoor de totale projectinfrastructuurkosten worden verlaagd.
A2: Ja, moderne gevlochten draden van aluminiumlegeringen ondergaan strenge internationale standaardtests om betrouwbaarheid op lange termijn onder extreme bedrijfsomstandigheden te garanderen. De belangrijkste problemen die in het verleden de betrouwbaarheid van aluminiumgeleiders hebben beïnvloed – uitgloeien door langdurige blootstelling aan hitte, kruipen onder aanhoudende spanning en corrosie in agressieve omgevingen – zijn aanzienlijk verzacht door geavanceerd legeringsontwerp en warmtebehandelingsprocessen.
Hittebestendigheid: Geleiders van een aluminium-zirkoniumlegering (type AT2 volgens IEC 62004) behouden ≥90% van hun initiële treksterkte na blootstelling aan 230°C gedurende één uur. Dit garandeert mechanische integriteit, zelfs tijdens storingsomstandigheden of langdurig gebruik bij hoge temperaturen. Gespecialiseerde aluminiumlegeringen zoals 6201-T81 zijn getemperd om uitgloeiing door langdurige blootstelling aan hitte te weerstaan, waardoor de mechanische integriteit behouden blijft, zelfs wanneer geleiders gedurende langere perioden heet worden.
Kruipweerstand: Aluminiumlegeringen met hoge sterkte vertonen een kruipweerstand die tot drie keer zo groot is als die van conventioneel puur aluminium (bijvoorbeeld 1350-kwaliteit), waardoor het geleidelijk losraken van verbindingen wordt voorkomen en de elektrische en mechanische contactintegriteit tijdens thermische cycli behouden blijft. Deze eigenschap is van cruciaal belang voor het garanderen van een stabiele werking op de lange termijn in regio's met grote seizoensgebonden temperatuurschommelingen.
Corrosiebestendigheid: In kust- of industriële omgevingen presteren AAAC-geleiders beter dan ACSR omdat ze geen ongelijksoortige metalen bevatten, waardoor galvanische corrosie volledig wordt geëlimineerd. De uniforme samenstelling van de aluminiumlegering biedt natuurlijke weerstand tegen atmosferische corrosie zonder de noodzaak van beschermende coatings.
Naleving van internationale normen zoals IEC 62641, ASTM B398 en ASTM B399 zorgt ervoor dat gecertificeerde producten trekproeven, weerstandsmetingen, thermische cycli en evaluaties van blootstelling aan corrosie hebben doorstaan, wat een verifieerbare basis biedt voor prestaties op de lange termijn.
A3: Ja, de toepassing van geavanceerde aluminiumlegeringskabels biedt overtuigende voordelen op het gebied van de totale eigendomskosten (TCO) ten opzichte van koperen geleiders, vooral voor grootschalige transmissie- en distributieprojecten. Het economische voordeel manifesteert zich in meerdere dimensies van projectplanning en levenscyclusbeheer.
Materiaalkosten: Aluminiumlegeringen kosten per ton ongeveer een derde zoveel als koper. Met koperprijzen boven de 12.800 dollar per ton en aluminiumprijzen rond de 3.400 dollar per ton begin 2026 is het prijsverschil voor grondstoffen dramatisch groter geworden. Kabels van aluminiumlegeringen kosten doorgaans 30% tot 50% minder dan koperequivalenten, terwijl ze een vergelijkbaar stroomvoerend vermogen bieden.
Gewicht en installatie: De dichtheid van aluminium is ongeveer een derde van die van koper (2,70 vs. 8,96 kg/dm³). Een bovengrondse geleider van 1 km met behulp van een kabel van aluminiumlegering kan 60% -70% minder wegen dan een koperen geleider met een gelijkwaardig draagvermogen. Deze gewichtsvermindering vertaalt zich direct in lagere transportkosten, eenvoudiger hantering op de bouwplaats, verminderde structurele eisen van de toren en eenvoudiger bespanwerkzaamheden. De arbeidskosten voor de installatie kunnen met 15%–25% worden verlaagd, afhankelijk van het terrein en de toegankelijkheid.
Torenafstand en infrastructuur: De hoge sterkte-gewichtsverhouding van AAAC en soortgelijke legeringen maakt een grotere torenafstand mogelijk in vergelijking met puur aluminium (bijv. 1350 kwaliteit) of kleinere koperen geleiders. Voor een nieuwe transmissielijn vermindert dit het aantal benodigde ondersteuningsconstructies per kilometer, waardoor de kosten voor materiaalaankoop, funderingsconstructie en grondverwerving worden verlaagd.
Onderhoud en levenscyclus: De corrosieweerstand van aluminiumlegeringskabels elimineert het periodieke onderhoud dat nodig is om galvanische corrosie in ACSR-ontwerpen aan te pakken. De homogene legeringssamenstelling vermindert ook het risico op falen op verbindingspunten als gevolg van verschillende thermische uitzetting of galvanische effecten.
Wanneer beoordeeld op TCO-basis, varieert het totale economische voordeel van geleiders van aluminiumlegeringen ten opzichte van koper doorgaans van 40% tot 60% over een levensduur van 30 jaar, waardoor ze de voorkeurskeuze zijn voor nutsbedrijven en projectontwikkelaars die prestatie-eisen in evenwicht willen brengen met budgetbeperkingen.
De nieuwste generatie zeer sterke en hittebestendige aluminiumlegeringskabels hebben definitief bewezen dat ze in staat zijn om aan de extreme eisen van moderne elektriciteitsnetwerken te voldoen. Door vooruitgang op het gebied van de samenstelling van legeringen, optimalisatie van warmtebehandeling en precisieproductieprocessen wordt de al lang bestaande tegenstrijdigheid tussen sterkte en geleidbaarheid systematisch overwonnen. Legeringen uit de Al-Mg-Si-serie die een treksterkte van 295–330 MPa bereiken met een IACS-geleidingsvermogen van 55%–61% zijn nu commercieel verkrijgbaar en in de praktijk bewezen in diverse wereldwijde toepassingen.
