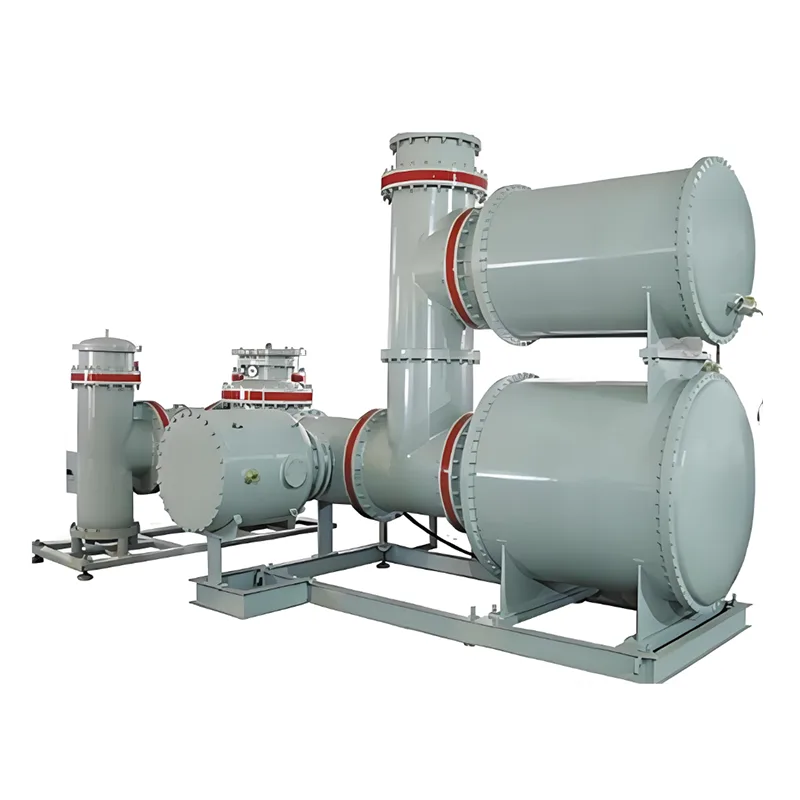

Gasgeïsoleerde schakelapparatuur

Gasgeïsoleerde schakelapparatuur (GIS) is een complete set hoogspanningsstroomdistributieapparatuur. Het integreert hoogspanningscomponenten – stroomonderbrekers, scheiders, spanningsinstrumenttransformatoren en rails – in een volledig afgedichte metalen behuizing.

Deze serie heeft een driefasig gemeenschappelijk tankontwerp, waarbij de hoofdrail in de onderste of bovenste positie is gemonteerd. Het biedt een compacte lay-out en hoge flexibiliteit, met een minimale vakafstand van 800 mm, zodat het geschikt is voor verschillende locatieomstandigheden. Het product biedt een hoog uitschakelvermogen tot 50 kA en een nominale stroom tot 4000 A. De behuizing van aluminiumlegering biedt uitstekende corrosiebestendigheid en een laag gewicht.

Kernvoordelen

1. Zeer geïntegreerde structuur

GIS integreert kerncomponenten zoals stroomonderbrekers en stroomrails in een afgedicht geheel, dat slechts een vijfde tot een tiende van de ruimte van conventionele schakelapparatuur in beslag neemt. Het bespaart aanzienlijk landbronnen, waardoor het ideaal is voor locaties met beperkte ruimte.

2.Superieure isolatie en operationele betrouwbaarheid

GIS gebruikt SF₆ als isolerend en boogdovend medium, waardoor de isolatieprestaties veel beter zijn dan die van lucht. Gecombineerd met een volledig gesloten metalen behuizing is hij bestand tegen slechte weersomstandigheden, stof, zoutnevel en andere invloeden van buitenaf, waardoor een uiterst stabiele werking wordt gegarandeerd.

3. Verbeterde veiligheidsprestaties

Alle onder spanning staande hoogspanningsonderdelen zijn volledig afgedicht, waardoor er geen blootliggende geleiders achterblijven, waardoor het risico op elektrische schokken en externe kortsluiting volledig wordt geëlimineerd. De veiligheid is aanzienlijk hoger dan die van open schakelapparatuur.

4. Weinig onderhoud en langetermijneconomie

De gesloten structuur beschermt interne componenten tegen veroudering en schade, wat resulteert in lage uitvalpercentages en langere onderhoudsintervallen dan conventionele apparatuur. Het vermindert de werklast en kosten voor bediening en onderhoud aanzienlijk en levert sterke economische voordelen op gedurende de hele levensduur.

5. Breed aanpassingsvermogen aan de omgeving

GIS werkt betrouwbaar onder zware omstandigheden, waaronder grote hoogte, zware vervuiling, corrosieve kustomstandigheden, extreme kou en extreme hitte. Het is geschikt voor vrijwel alle toepassingen in de aanleg van elektriciteitsnetten.

Belangrijkste toepassingen

1. Kernapparatuur voor hoogspannings- en ultrahoogspanningsnetwerken (UHV).

Het wordt veel gebruikt in substations van 110 kV en hoger en vervangt conventionele open schakelapparatuur om de netstabiliteit op belangrijke netwerkknooppunten te verbeteren.

2. Geprefereerde oplossing voor locaties met weinig grond

Ideaal voor centrale stedelijke gebieden, ondergrondse onderstations en energiecentrales binnenshuis. Het compacte ontwerp pakt effectief ruimtebeperkingen aan.

3. Voeding voor kritieke belastingen

Het levert stabiele stroom voor spoorwegvervoer, grote industriële en mijnbouwbedrijven, datacenters en andere kritieke belastingen van klasse I, en ondersteunt een ononderbroken stroomvoorziening.

4. Retrofitting en capaciteitsuitbreiding van oude onderstations

Het maakt snelle capaciteitsuitbreidingen binnen de bestaande footprint mogelijk zonder grote civiele werken, waardoor de complexiteit en kosten van het achteraf inbouwen worden verminderd.

5. Veerkrachtige netwerkconstructie in zware omgevingen

Ingezet in kustgebieden, op grote hoogte en in zwaar vervuilde gebieden om zware bedrijfsomstandigheden te weerstaan, de levensduur van netvoorzieningen te verlengen en de veerkracht bij rampen te versterken.
