Hoogspanningsscheider

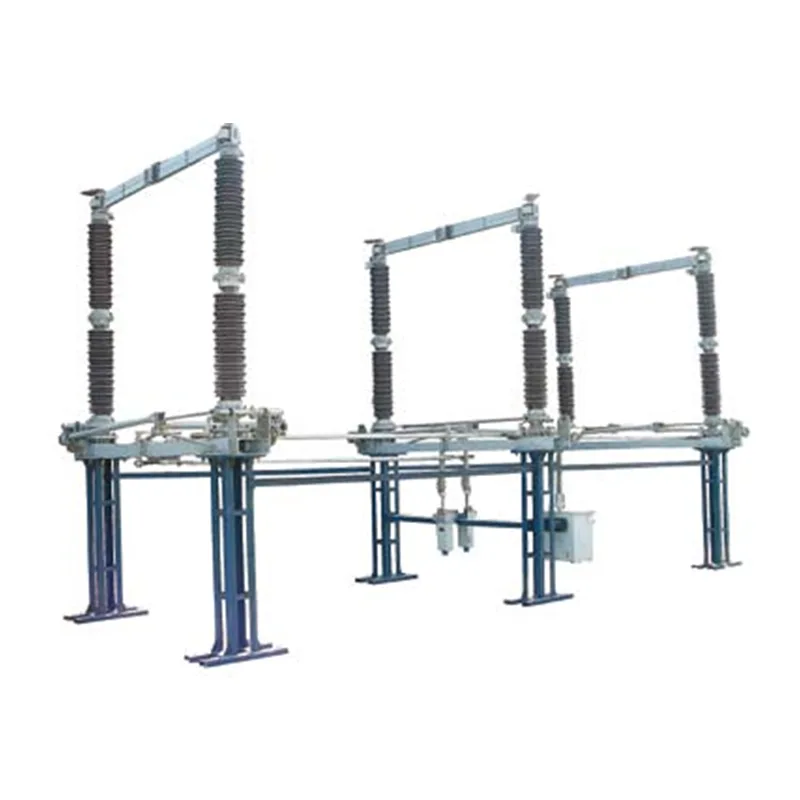

De hoogspanningsscheider uit de GW4-serie, die het volledige spanningsbereik van 40,5 kV tot 252 kV bestrijkt, is een kritische veiligheidscomponent voor energiesystemen. Het is ontworpen met een horizontale roterende structuur met dubbele kolommen en is speciaal ontworpen om de kernfuncties van spanningsisolatie, onderhoudsveiligheid en het schakelen van hulpcircuits in hoogspanningstoepassingen uit te voeren.

Kerntoepassingsscenario's

Deze hoogspanningsscheider wordt ingezet in belangrijke hoogspanningssegmenten en voldoet nauwkeurig aan diverse operationele vereisten:

1. Kerncircuits voor energieopwekking en onderstations

Het apparaat wordt op grote schaal geïnstalleerd in thermische, waterkracht- en hernieuwbare energiecentrales, maar ook in onderstations van alle spanningsniveaus en fungeert als een veiligheidsbarrière voor stroomrails, stroomonderbrekers, transformatoren en andere kritische apparatuur. Het creëert een duidelijk, zichtbaar breekpunt in spanningsloze circuits en zorgt voor een volledige elektrische scheiding tussen onderhoudspersoneel en onder spanning staande hoogspanningslijnen om ongelukken veroorzaakt door schakelen onder belasting te voorkomen. Voor toepassingen met extra hoge spanning (EHV) worden 126 kV-, 145 kV- en 252 kV-modellen gebruikt voor railsecties en dubbelzijdige bescherming van stroomonderbrekers, terwijl het 72,5 kV-model is geoptimaliseerd voor lijnschakeling in regionale onderstations.

2. Transmissie- en distributielijnen en faciliteiten voor hernieuwbare energie

Op hoogspanningstransmissielijnen over lange afstanden verzorgt het apparaat de isolatie van lijnonderhoud en het schakelen van spanningstransformatoren en overspanningsafleiders, met geoptimaliseerde prestaties voor het onderbreken van nullaststroom van bovengrondse lijnen binnen een straal van 10 km. Voor wind-, fotovoltaïsche en andere duurzame energielocaties ondersteunen de 40,5 kV- en 72,5 kV-modellen DC-zijde-isolatie en combinerbox-bescherming, met een verbeterd anticorrosieontwerp om bestand te zijn tegen zware buitenomgevingen. Het 252kV-model voldoet aan de EHV-netaansluitingsvereisten van grootschalige hernieuwbare energiebronnen, waardoor een spanningsloze herconfiguratie van het systeem mogelijk is.

3. Industriële en speciale hoogspanningssystemen

In hoogspanningsdistributiesystemen van grootschalige industriële faciliteiten zoals metallurgische en chemische fabrieken biedt het apparaat onderhoudsisolatie en circuitschakeling voor hoogspanningsapparatuur in werkplaatsen, met weerstand tegen vervuiling en trillingen die zijn afgestemd op complexe industriële omgevingen. Op aanvraag kan het worden uitgerust met aardingsschakelaars; In speciale hoogspanningssystemen, waaronder de elektriciteitsvoorziening voor spoorwegen en stadsvervoer per spoor, zorgt een mechanisch vergrendelingsapparaat voor de juiste bedieningsvolgorde tussen de aardingsschakelaar en de hoofdscheider, voert de resterende lading van de apparatuur af en maximaliseert de operationele veiligheid.

4. Extreme omgevingen en aangepaste configuratiescenario's

Het apparaat werkt betrouwbaar bij extreme temperaturen van -40 °C tot +40 °C, is bestand tegen harde wind van 34 m/s en een ijslaag van 10 mm, en is aanpasbaar aan gebieden op grote hoogte tot 4000 meter boven zeeniveau en in zones met zware vervuiling. In systemen met dubbele busbar ondersteunt het het spanningsvrij schakelen van bedieningslijnen om de netwerkbeheerstructuur te optimaliseren. Geselecteerde modellen zijn uitgerust met sorteerringen en afschermkappen om de verdeling van het elektrische veld te verbeteren en radio-interferentie te verminderen, waardoor ze geschikt zijn voor hoogspanningscircuits die precisie-instrumenten ondersteunen.

Kernvoordelen

Gebouwd op toonaangevende structurele optimalisatie en materiaalupgrades, biedt de GW4-serie zes kernvoordelen die de betrouwbaarheid, veiligheid en operationele efficiëntie van hoogspanningsstroomsystemen aanzienlijk verbeteren.

1. Toonaangevende veiligheidsisolatie, conform wereldwijde normen

Als hoogspanningsscheider met dubbele kolom vormen het ontwerp met enkele onderbreking en het horizontale rotatiemechanisme na opening een stabiele isolatiespleet. De mechanische vergrendeling tussen de aardingsschakelaar en de hoofdscheider dwingt verplichte bedieningssequenties af, waardoor structurele risico's van verkeerde bediening worden geëlimineerd. De contacten maken gebruik van een buigproces van koperplaten, met een korte wrijvingsslag en een lage bedieningskracht. Blootliggende stalen onderdelen worden behandeld met thermisch verzinken, waardoor een duidelijk breekpunt behouden blijft na langdurig buitengebruik, volledig voldoet aan de kernvereisten van betrouwbare isolatie en boogvrije werking, en voldoet aan de internationale normen IEC 62271-102.

2. Superieure geleidbaarheid en thermische stabiliteit voor ononderbroken werking

De geleidende staaf is gemaakt van zeer sterke aluminiumlegeringsprofielen, met een laag gewicht en een groot warmteafvoeroppervlak. Gecombineerd met een flexibele verbindingsstructuur van koperen gevlochten draad, zorgt dit voor een nauw contact tussen de uitlaatzitting en de geleidende staaf, waardoor de weerstand van het hoofdcircuit aanzienlijk wordt verminderd en oververhitting tijdens bedrijf wordt vermeden. De contactstukken maken gebruik van roestvrijstalen veren met externe druk, met stabiele krachtwaarden en roestbestendigheid, waardoor wordt voorkomen dat het rangeren van de veer de geleidbaarheid beïnvloedt. Het ondersteunt veilig nominale stromen van 1250A tot 6300A over het volledige spanningsbereik, waardoor een betrouwbare stroomoverdracht op lange termijn wordt gegarandeerd.

3. Uitstekende corrosiebestendigheid voor langdurig buitengebruik

De transmissieonderdelen van het apparaat zijn geoptimaliseerd voor buitentoepassingen en maken gebruik van corrosiebestendige connectoren zoals roestvrijstalen pinnen en composietbussen, waarbij alle metalen componenten een thermisch verzinkte behandeling ondergaan om effectief weerstand te bieden aan erosie door regen, sneeuw, zoutnevel en industrieel stof. De verbeterde koper-koper- of roestvrijstalen-koper-matching-asgatstructuur lost het veelvoorkomende probleem van vastlopen van hoogspanningsapparatuur buitenshuis volledig op. Met een mechanische levensduur van meer dan 3000 schakelingen wordt een onderhoudsvrije werking op de lange termijn bereikt, waardoor de exploitatie- en onderhoudskosten (O&M) aanzienlijk worden verlaagd.

4. Compact modulair ontwerp voor flexibele installatie

Het modulaire ontwerp zorgt voor een hoge structurele stabiliteit, met aardingsschakelaars die aan weerszijden van de basis kunnen worden geïnstalleerd en zowel enkel- als dubbel-geaarde configuraties ondersteunen om aan diverse beveiligingsvereisten te voldoen. Het gestandaardiseerde ontwerp van de montagegaten vereenvoudigt de constructie ter plaatse, en de terminal kan vrij 90° worden gedraaid voor een gemakkelijke flexibele railaansluiting. Het is flexibel aanpasbaar aan zowel gecentraliseerde onderstationindelingen als gedecentraliseerde buitenlijninstallaties.

5. Verbeterde weerstand tegen zware bedrijfsomstandigheden

Het apparaat heeft een nominale kortstondige stroomsterkte van 31,5 kA tot 63 kA en een nominale piekstroomsterkte van 80 kA tot 160 kA, waardoor het bestand is tegen extreme kortsluitschokken in hoogspanningscircuits. De isolator heeft een maximale specifieke kruipafstand van 31 mm/kV, voldoet aan de vervuilingsgraad van klasse IV en behoudt uitstekende isolatieprestaties in zwaar vervuilde gebieden. Het beschikt ook over aardbevingsbestendigheid (horizontale versnelling 0,25 g) en sterke windweerstand, waardoor een intacte isolatiefunctie en structurele integriteit wordt gegarandeerd onder extreme weersomstandigheden, waardoor veiligheid onder alle weersomstandigheden wordt geboden.

6. Vereenvoudigd onderhoud en beheersbare levenscycluskosten

De contacten en de geleidende staaf zijn modulair opgebouwd voor eenvoudige demontage en vervanging; het lagerhuis is uitgerust met een waterdichte structuur en een olie-injectiegat, waardoor routineonderhoud zonder ingewikkeld gereedschap mogelijk is. Vergeleken met traditionele hoogspanningsscheiders zorgt de zelfbekrachtigende contactstructuur voor een constante contactdruk tijdens bedrijf, waardoor frequente aanpassingen niet nodig zijn. Gecombineerd met het onderhoudsvrije ontwerpconcept vermindert het de onderhoudsfrequentie aanzienlijk, vermindert de O&M-werklast en verbetert het de continue bedrijfsstabiliteit van hoogspanningsdistributiesystemen.

Voor energiesysteembeheerders en industriële gebruikers minimaliseert de GW4-serie de levenscycluskosten en maximaliseert de veiligheid en betrouwbaarheid van hoogspanningsvoeding. De GW4-serie voldoet volledig aan de internationale IEC-normen en heeft zich bewezen in diverse bedrijfsomgevingen en is een vertrouwde keuze voor missiekritieke hoogspanningsinfrastructuurprojecten over de hele wereld.

Productparameters
