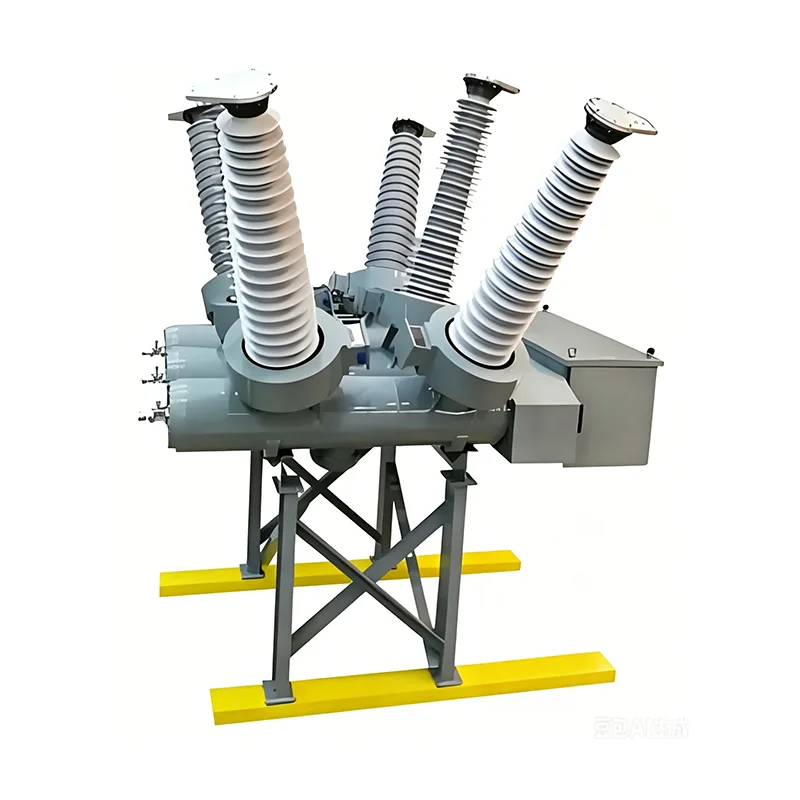

Hoogspanningsstroomonderbreker

SF₆-gasstroomonderbrekers met dode tank zijn volwassen, algemeen aanvaarde hoogspanningsstroomonderbrekers voor midden- en hoogspanningstransmissie- en distributietoepassingen, die dienen als kritische apparatuur om de veilige en stabiele werking van elektriciteitsnetten te garanderen.

Als de reguliere hoogspanningsstroomonderbreker voor energietransmissie- en transformatieprojecten buitenshuis, bestrijkt deze een nominaal spanningsbereik van 40,5 kV tot 245 kV, een kortsluitstroombereik van 25 kA tot 63 kA en een nominaal stroombereik van 1600 A tot 4000 A. Het uitgebreide parameterbereik voldoet aan uiteenlopende operationele vereisten, van regionale distributienetwerken tot backbone-elektriciteitsnetwerken.

Deze hoogspanningsstroomonderbreker is ontworpen en vervaardigd in strikte overeenstemming met de internationale IEC- en ANSI-normen en bereikt internationaal geavanceerde niveaus op het gebied van kernindicatoren, waaronder diëlektrische isolatieprestaties, breekvermogen en mechanisch uithoudingsvermogen, waardoor het de voorkeursoplossing is voor de aanleg en modernisering van elektriciteitsnetwerken.

Toepassingsscenario's

Het is voornamelijk ontworpen voor installatie in een dode tank in buitenstations, met flexibele driefasige en enkelfasige configuratieopties. Het kan perfect worden aangepast aan de schaal, indeling en netwerkplanning van onderstations en voldoet aan de eisen van meerdere scenario's, waaronder de inbedrijfstelling van nieuwe onderstations en het achteraf inbouwen van verouderde onderstations.

Het is geschikt voor diverse energietransmissie- en transformatieprojecten, waaronder de uitbreiding van het stedelijke distributienetwerk, de stroomvoorziening van industrieparken, de aansluiting op het elektriciteitsnet voor hernieuwbare energiecentrales en ondersteunende projecten voor interregionale transmissielijnen. Als een onmisbare hoogspanningsstroomonderbreker in stroomdistributiesystemen voor onderstations, vervult hij de kernfuncties van het sluiten, openen en foutbeveiliging van circuits.

Dankzij zijn uitstekende aanpassingsvermogen aan de omgeving zorgt hij voor een stabiele werking onder barre klimatologische omstandigheden buitenshuis, levert hij betrouwbare circuitcontrole en foutonderbreking voor elektriciteitsnetwerken buiten, en dient hij als ondersteunende uitrusting voor hoogspanningsdistributiesystemen buitenshuis.

Kernvoordelen

Superieure aanpassingsflexibiliteit

Het ondersteunt op maat gemaakte productie die is afgestemd op speciale bedrijfsomstandigheden ter plaatse (zoals grote hoogte, hoge luchtvochtigheid en zwaar corrosieve omgevingen) en technische vereisten (inclusief speciale spanningsniveaus en uitschakelparameters), waarbij nauwkeurig wordt voldaan aan de persoonlijke eisen van verschillende projecten en een perfecte afstemming van stroomonderbrekers met technische scenario's wordt bereikt.

Uitstekende veiligheid en betrouwbaarheid

Het heeft een bewezen structureel ontwerp met een dode tank en maakt gebruik van SF₆-gas als hoogwaardige isolatie- en boogdovende media, uitgerust met een mechanisch precisietransmissiesysteem. Dit ontwerp zorgt voor een langdurige probleemloze werking van de stroomonderbreker, met een lange mechanische levensduur en hoge operationele stabiliteit, waardoor de exploitatie- en onderhoudskosten (O&M) aanzienlijk worden verlaagd.

Vereenvoudigde selectie en efficiënte installatie

Het productportfolio omvat een volledig scala aan spannings-, stroom- en breukparameters, waardoor een eenvoudige en ongecompliceerde modelselectie mogelijk is zonder complexe conversie. Gestandaardiseerde installatieprocedures op locatie en zeer veelzijdige accessoires ondersteunen een snelle installatie en inbedrijfstelling, waardoor de bouwcycli van projecten worden verkort.

Kosteneffectief gebruik gedurende de hele levenscyclus

Het beschikt over een compacte structuur met een kleine voetafdruk, waardoor er geen extra beschermende voorzieningen nodig zijn voor installatie buitenshuis. Het SF₆-gasafdichtingssysteem zorgt voor ultralage lekkagepercentages, waardoor het niet meer nodig is om regelmatig gas bij te vullen. Ondertussen verlagen geoptimaliseerde onderhoudsprocedures de bedrijfskosten over de volledige levenscyclus van de hoogspanningsstroomonderbreker verder.

Technische hoogtepunten

Het maakt gebruik van een innovatief dubbel boogdovingsontwerp dat zelfenergie- en puffer-type principes combineert, dat op intelligente wijze de bedrijfsmodi schakelt op basis van verschillende kortsluitstroomomstandigheden, waardoor een snelle en betrouwbare onderbreking onder verschillende foutscenario's wordt gegarandeerd.

Hoge kortsluitstroomcondities

De zelfenergie-boogdovingstechnologie is geactiveerd. De door de elektrische boog gegenereerde warmte veroorzaakt een snelle expansie van SF₆-gas in de expansiekamer, waardoor een ultrasnelle luchtstroom ontstaat die de boog onmiddellijk dooft. Met een sterk breekvermogen kan het hoogstroomfouten effectief isoleren en netwerkapparatuur beschermen tegen overspanningsschade.

Lage kortsluitstroomcondities

Het mechanisme schakelt over naar werking van het puffertype. Door mechanische compressie vormt SF₆-gas in de compressiekamer een gerichte hogedrukstraal om de boogwortel nauwkeurig af te koelen, waardoor een stabiele boogdoving wordt bereikt, herontsteking van de boog wordt voorkomen en de breukbetrouwbaarheid onder lichte belastingsfouten wordt verbeterd.

De gecombineerde toepassing van dubbele boogdovingstechnologieën geeft de stroomonderbreker een groter breukbereik, snellere respons en superieure boogdovende prestaties. Het kan op betrouwbare wijze omgaan met verschillende kortsluitfouten in elektriciteitsnetwerken en biedt uitgebreide veiligheidsbescherming voor energiesystemen.

Productparameters
