Huixingbiedthoogspanningsisolatoroplossingenontworpen voor betrouwbare elektrische isolatie en mechanische ondersteuning in transmissie- en distributiesystemen. Met spanningstoepassingen die 45 kV–220 kV bestrijken voor het aanbevolen productassortiment, helpen deze isolatoren bovengrondse lijnen, onderstations, hernieuwbare energiefaciliteiten en industriële energienetwerken te beschermen tegen elektrische en omgevingsstress.
Een hoogspanningsisolator is een essentieel onderdeel van de moderne elektrische infrastructuur. Het scheidt spanningvoerende geleiders van geaarde structuren, ondersteunt elektrische apparatuur en helpt lekstroom en flashover te voorkomen. Het kiezen van de juiste isolator vereist meer dan het matchen van een spanningsklasse: ingenieurs moeten ook het isolatiemateriaal, de kruipafstand, de mechanische sterkte, de ernst van de vervuiling, de temperatuur, de montageafmetingen en de toepasselijke normen beoordelen. In deze gids worden de belangrijkste typen, toepassingen, selectiecriteria en onderhoudsoverwegingen voor hoogspanningsisolatiesystemen uitgelegd, waardoor projectontwikkelaars en inkoopteams beter geïnformeerde beslissingen kunnen nemen.
Een hoogspanningsisolator is een elektrisch onderdeel dat ongewenste stroom tussen onder spanning staande geleiders en geaarde structuren voorkomt en tegelijkertijd de mechanische ondersteuning biedt die voor de installatie nodig is. Het wordt vaak gebruikt op zendmasten, onderstationrails, scheiders, stroomonderbrekers en andere hoogspanningsapparatuur.
In een elektriciteitsnetwerk kan een defecte isolatie resulteren in flashover, schade aan apparatuur, ongeplande uitval en veiligheidsrisico's. Een op de juiste manier gespecificeerde isolator helpt de elektrische afstanden te behouden en is bestand tegen bedrijfsspanning, schakelpieken, bliksemimpulsen en mechanische belastingen.
Het productassortiment van Huixing omvat toepassingen van 45 kV–220 kV en biedt meerdere opties voor isolatiemateriaal. De selectie van hoogspanningsapparatuur is bedoeld voor krachtoverbrenging, onderstations, duurzame energieprojecten en industriële distributiesystemen.
Voor projectplanning is het belangrijk om onderscheid te maken tussen de systeemspanning en de maximale nominale spanning van de apparatuur en het vereiste isolatieniveau. Deze waarden zijn gerelateerd, maar zijn niet uitwisselbaar. De definitieve specificatie moet het elektrische ontwerp van het project en de toepasselijke nutsvoorzieningen volgen.
Isolatiematerialen beïnvloeden de elektrische prestaties, het mechanische gedrag, de omgevingsweerstand, het gewicht en de onderhoudsvereisten. Drie veelgebruikte opties zijn porselein, glas en siliconenrubbercomposiet.

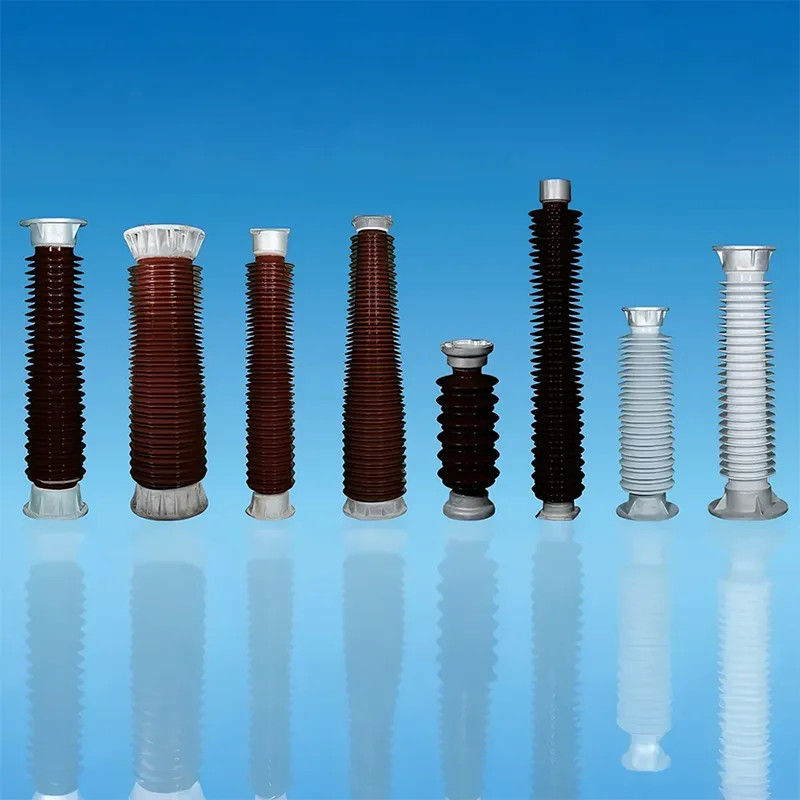

Porselein biedt beproefde elektrische isolatieprestaties, stijfheid en weerstand tegen vele buitenomstandigheden. Porseleinen paalisolatoren worden vaak gebruikt om rails en elektrische apparatuur in onderstations te ondersteunen. Hun geschiktheid hangt af van het gespecificeerde elektrische vermogen, de mechanische belasting, het oppervlakontwerp en de installatieomgeving.
Glas wordt veel gebruikt in toepassingen voor bovengrondse transmissie. De elektrische eigenschappen en oppervlaktekarakteristieken maken het geschikt voor specifieke ophangings- en lijnisolatieontwerpen. Ingenieurs moeten de mechanische eigenschappen, de vervuilingsprestaties en de compatibiliteit van de geselecteerde glasisolator met de lijnhardware verifiëren.
Composietontwerpen combineren doorgaans een dragende kern met een isolerende polymeerbehuizing. Siliconenrubber kan nuttige hydrofobe oppervlakte-eigenschappen en een relatief laag gewicht bieden. Deze eigenschappen kunnen voordelig zijn in kustgebieden, vervuilde industriële omgevingen en installaties waar het hanteren van gewicht belangrijk is.
Geen enkel materiaal is universeel het beste. Bij de selectie moet rekening worden gehouden met de toepassing, blootstelling aan het milieu, elektrische vereisten, mechanische belasting, verwachte gebruiksomstandigheden en de door de fabrikant geverifieerde technische documentatie.
Isolatoren scheiden onder spanning staande geleiders van geaarde zendmasten, terwijl ze belastingen ondersteunen die worden veroorzaakt door het gewicht van de geleider, wind en mogelijke ijsophoping. Ophangings- en spanningsopstellingen worden geselecteerd op basis van de lijnconfiguratie, geleiderspanning en structureel ontwerp.
Onderstations gebruiken post-isolatoren om rails te ondersteunen en vrije ruimte rond scheiders, stroomonderbrekers en andere elektrische apparatuur te behouden. De vereiste mechanische sterkte en montageconfiguratie zijn afhankelijk van de lay-out van de apparatuur en de bedrijfsbelastingen.
Hernieuwbare energievoorzieningen vereisen betrouwbare isolatie bij transformatoraansluitingen, hoogspanningsrails en netverbindingspunten. Bij de keuze van de isolator moet rekening worden gehouden met het elektrische ontwerp, de blootstelling aan de buitenlucht en de omgevingsomstandigheden op de locatie.
Productiefabrieken, mijnbouwactiviteiten, chemische faciliteiten en andere grote industriële locaties kunnen speciale hoogspanningsdistributienetwerken exploiteren. Passende isolatie helpt een veilige scheiding te handhaven tussen onder spanning staande componenten en geaarde ondersteunende structuren, vooral waar stof, vocht of corrosieve verontreinigingen aanwezig zijn.
Verken de productpagina voor hoogspanningsisolatoren van Huixing voor productinformatie en beschikbare specificaties.
Deze voordelen zijn afhankelijk van de juiste specificaties, productiekwaliteit, installatiepraktijken en bedrijfsomstandigheden. Geen enkele isolator kan elk risico op elektrische storingen elimineren, dus bescherming op systeemniveau en routinematige inspectie blijven essentieel.
Voordat ze bestellen, moeten ingenieurs de elektrische specificaties vergelijken met de vereiste mechanische sterkte, kruipafstand, totale hoogte, montageafmetingen en gewicht. De productinformatie van Huixing omvat een specificatietabel van porseleinen postisolatoren met modellen voor verschillende spanningsklassen, waaronder 110 kV- en 220 kV-systeemtoepassingen.
| Parameter | Voorbeeld of referentie | Waarom het ertoe doet |
|---|---|---|
| Spanningsklasse | Projectspecifiek; voorbeelden zijn onder meer 110 kV en 220 kV | Stelt de vereiste elektrische toepassing en isolatiecoördinatie vast. |
| Isolatiemateriaal | Porselein-, glas- of siliconenrubbercomposiet | Heeft invloed op het mechanische ontwerp, de geschiktheid voor het milieu en onderhoudsoverwegingen. |
| Cantilever-sterkte | Modelafhankelijk; uitgedrukt in kN | Geeft het gespecificeerde buigvermogen van een paalisolator aan. |
| Torsiesterkte | Modelafhankelijk; uitgedrukt in kN·m | Helpt bij het vaststellen van de geschiktheid waar torsiebelastingen relevant zijn. |
| Kruipafstand | Modelafhankelijk; uitgedrukt in mm | Ondersteunt de vereiste oppervlakte-isolatieprestaties bij blootstelling aan vervuiling en vocht. |
| Totale hoogte | Modelafhankelijk; uitgedrukt in mm | Bepaalt de installatieruimte en opstelling van de apparatuur. |
| Montage afmetingen | Gespecificeerde configuraties voor bovenste en onderste montagegaten | Garandeert compatibiliteit met ondersteunende structuren en verbindingshardware. |
| Gewicht | Modelafhankelijk; uitgedrukt in kg | Beïnvloedt de planning van transport, hijsen en installatie. |
Huixing's gepubliceerde porseleinen post-isolatortabel vermeldt bijvoorbeeld model C6-550-3150 voor een systeemspanning van 110 kV, met een cantileversterkte van 6 kN, een torsiesterkte van 4 kN·m, een nominale kruipafstand van 3.150 mm en een totale hoogte van 1.220 mm. Het vermelde gewicht is 57kg. Deze waarden zijn van toepassing op dat specifieke model en mogen niet worden gegeneraliseerd naar andere isolatoren.
Voor toepassingen met hogere spanningen bevat dezelfde producttabel ook 220 kV-systeemmodellen met verschillende mechanische specificaties, afmetingen en gewichten. Bevestig vóór de aanschaf altijd de huidige tekening en het technische gegevensblad, omdat het geselecteerde model en de projectvereisten de uiteindelijke configuratie bepalen.
Een betrouwbare aankoopbeslissing begint met de technische vereisten van het project en niet alleen met de prijs. Gebruik de volgende checklist om geschikte producten te vergelijken.
Geef bij het aanvragen van een offerte de spanningsklasse, het installatietype, de omgevingsomstandigheden, de vereiste mechanische specificaties, het aantal, de toepasselijke normen en de leveringsbestemming op. Deze informatie helpt de leverancier bij het identificeren van een geschikt model en verkleint het risico op niet-overeenkomende specificaties.
Zelfs een correct geselecteerde isolator kan ondermaats presteren als deze tijdens het transport beschadigd raakt of verkeerd wordt geïnstalleerd. Een gedisciplineerd inspectie- en installatieproces helpt de beoogde elektrische en mechanische prestaties te behouden.
De inspectiefrequentie moet het onderhoudsbeleid van het nutsbedrijf, de staat van de apparatuur, de ernst van de omgeving en de bedrijfsgeschiedenis weerspiegelen. Installaties met een hoge vervuiling of kustinstallaties kunnen andere inspectie- en reinigingsmaatregelen vereisen dan schonere omgevingen. Onderhoudsbeslissingen moeten gebaseerd zijn op gedocumenteerde locatievereisten in plaats van op een universeel schema.
Het primaire doel is om onder spanning staande geleiders of componenten elektrisch te isoleren van geaarde structuren en tegelijkertijd de mechanische ondersteuning te bieden die nodig is voor de installatie. Het helpt lekstroom en flashover te voorkomen als het op de juiste manier wordt geselecteerd en geïnstalleerd.
Composietmaterialen van porselein, glas en siliconenrubber zijn veel voorkomende opties. De beste keuze hangt af van de spanningsvereisten, mechanische belastingen, vervuilingsniveaus, blootstelling aan weersinvloeden, montageontwerp en onderhoudsoverwegingen.
Huixing beschrijft dat het assortiment hoogspanningsisolatoren geschikt is voor toepassingen van 45 kV–220 kV. De gepubliceerde porseleinen post-isolatortabel vermeldt ook geselecteerde modellen voor andere systeemspanningsklassen. Kopers moeten het exacte model en de classificatie bevestigen die vereist zijn voor hun project.
De kruipafstand moet worden bepaald op basis van de toepasselijke vereisten voor isolatiecoördinatie, de ernst van de vervuiling, omgevingsomstandigheden en relevante normen. Deze mag niet alleen worden geselecteerd door de nominale systeemspanning aan te passen.
Vraag het technische gegevensblad, goedgekeurde maattekeningen, toepasselijke testrapporten, inspectiedocumentatie, installatie-instructies en bevestiging van de vereiste normen aan. Projectspecifieke documentatie helpt bij het verifiëren dat het geselecteerde product overeenkomt met het technische ontwerp.
Ja, op voorwaarde dat het geselecteerde ontwerp geschikt is voor de vervuiling, zoutnevel, vochtigheid, temperatuur en blootstelling aan chemicaliën van de locatie. Materiaalkeuze, kruipafstand, onderhoudsplanning en projectspecifieke verificatie zijn belangrijk voor deze omgevingen.
Een hoogspanningsisolator is een cruciaal onderdeel van een veilige en betrouwbare energie-infrastructuur. De prestaties zijn afhankelijk van de juiste combinatie van elektrische specificaties, mechanische sterkte, kruipafstand, materiaalkeuze, milieugeschiktheid en installatiekwaliteit. Een grondige technische beoordeling vóór aanschaf kan compatibiliteitsproblemen verminderen, de onderhoudsplanning verbeteren en de betrouwbaarheid van het netwerk op de lange termijn ondersteunen.
Huixing biedt hoogspanningsisolatieoplossingen voor transmissielijnen, onderstations, faciliteiten voor hernieuwbare energie en industriële energiesystemen. Als u een isolator aanschaft voor een nieuwe installatie, netwerkupgrade of vervanging van apparatuur, bekijk dan de productspecificaties enneem contact met ons opmet uw spanningsklasse, mechanische vereisten, werkomgeving en projecthoeveelheid. Het team van Huixing kan u helpen bij het identificeren van een geschikte configuratie en u de technische informatie verstrekken die nodig is voor uw inkoopevaluatie.
