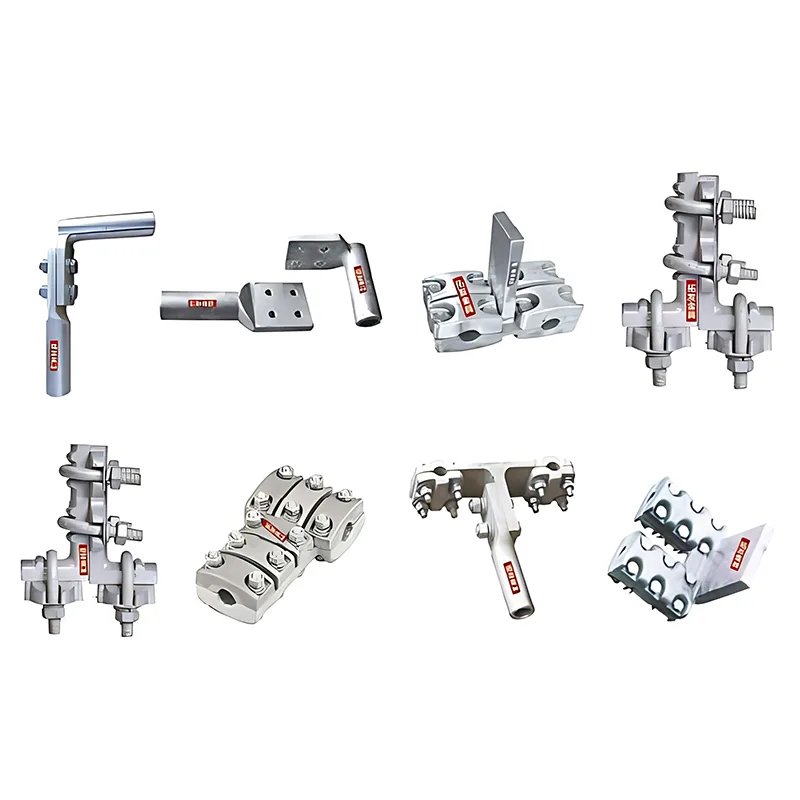

Transmissielijn T-connector passend

Transmissielijn T-connector Fittingen zijn essentiële aftakverbindingscomponenten voor bovengrondse elektriciteitsleidingen en onderstationrailsystemen. Ze worden veel gebruikt voor stroomrangeren en draadvertakkingen in energietransmissieprojecten. Met bewezen prestaties in het veld en een gestandaardiseerd ontwerp leveren ze stabiele mechanische eigenschappen en uitstekende elektrische geleidbaarheid voor hoogspanningsnetwerken.

Kerntoepassingsscenario's

Vertakking van bovengrondse lijnen en onderstations

Deze T-connectorfittingen voor transmissielijnen worden voornamelijk gebruikt in bovengrondse lijnen en onderstations om aftakcircuits van hoofdrails af te tappen in een T-configuratie, waardoor betrouwbare verbindingen tussen hoofdgeleiders en aftaklijnen worden gegarandeerd. Ze dienen als sleutelcomponenten voor de stroomverdeling in transmissiesystemen.

Compatibiliteit met meerdere soorten geleiders

Verkrijgbaar in geschroefde (L-type) en compressie- (Y-type) ontwerpen, geschikt voor een breed scala aan geleiderdoorsneden. Voor geleiders met kleine doorsnede zijn ook parallelle groefklemmen met U-type aansluitingen beschikbaar om aan diverse aftakkingsvereisten te voldoen.

Toepassingen voor hoogspanningssystemen

Ze zijn geschikt voor voedingssystemen van 330 kV en hoger en voldoen volledig aan de vereisten voor aftakkingen en isolatie van hoogspanningstransmissielijnen.

Belangrijkste voordelen

Hoge betrouwbaarheid van de verbinding

Voor de klemkracht van de geleider gelden strenge technische eisen: de grijpkracht mag niet minder zijn dan 10% van de gespecificeerde breeksterkte van de geleider. Voor boutklemmen voor geleiders met een diameter groter dan 49 mm moet de grijpkracht minimaal 3% bedragen, waardoor een stabiele mechanische verbinding wordt gegarandeerd.

Uitstekende elektrische prestaties

Hun gelijkstroomweerstand is niet hoger dan die van een gelijke lengte van de geleider, en de temperatuurstijging onder belasting is lager dan die van de geleider. Dit vermindert effectief het vermogensverlies en zorgt voor een efficiënte stroomoverdracht.

Sterk aanpassingsvermogen bij hoogspanning

Voor toepassingen bij 330 kV en hoger treedt er geen zichtbare corona op bij 1,05 keer de maximale bedrijfsspanning, waardoor wordt voldaan aan de eisen op het gebied van isolatie en stabiliteit van het elektrische veld in hoogspanningsomgevingen.

Duidelijke modelidentificatie

Modellen gebruiken standaard lettercodes (T voor T-verbinding, Y voor compressietype, L voor geschroefd type), waarbij cijfers de nominale dwarsdoorsnede van de toepasselijke geleider aangeven. Dit maakt een eenvoudige selectie en brede compatibiliteit mogelijk.

Flexibele installatiemethoden

Er zijn zowel geschroefde als compressie-installatieopties beschikbaar, waardoor selectie mogelijk is op basis van de geleidergrootte en de omstandigheden ter plaatse. U-type verbindingen kunnen worden gebruikt voor geleiders met een kleine doorsnede, waardoor de installatieproblemen worden verminderd.

Als kritische aftakverbindingsonderdelen voor transmissielijnen biedt deze serie fittingen stabiele mechanische prestaties, superieure elektrische parameters en flexibele installatie. Het is een ideale oplossing voor T-type aftakkingen van bovengrondse lijnen en substationrails, en ondersteunt op betrouwbare wijze de veilige en stabiele werking van energiesystemen.
