Huixinglevert oplossingen voor stroomapparatuur voor transmissie- en distributiesystemen, inclusief deHoogspanningsstroomonderbrekerontworpen voor buitenstations en hoogspanningsprojecten. Door gebruik te maken van een SF₆-gasstroomonderbreker met dubbele boogdovingstechnologie helpt deze apparatuur elektrische circuits te controleren, kortsluitfouten te onderbreken en een betrouwbare werking van het elektriciteitsnet te ondersteunen. Door de werkingsprincipes, technische specificaties en selectiecriteria te begrijpen, kunnen nutsbedrijven, EPC-aannemers en industriële energiegebruikers weloverwogen aankoopbeslissingen nemen.
Een hoogspanningsstroomonderbreker is een essentieel beveiligingsapparaat in moderne elektrische energiesystemen. Het schakelt circuits tijdens normaal bedrijf en onderbreekt foutstromen wanneer zich abnormale elektrische omstandigheden voordoen. Huixing's portfolio van SF₆-gashoogspanningsstroomonderbrekers met dode tank omvat nominale spanningsniveaus van 40,5 kV tot 245 kV, met nominale kortsluitstroomopties variërend van 25 kA tot 63 kA. Het dubbele boogdovende ontwerp combineert zelfenergie- en puffer-type principes om betrouwbare onderbrekingen onder verschillende foutomstandigheden te ondersteunen. In deze gids worden het bedieningsmechanisme, de belangrijkste voordelen, toepassingen, technische parameters, selectieoverwegingen en onderhoudspraktijken uitgelegd die elektrotechnici en projectkopers moeten begrijpen voordat ze een stroomonderbreker kiezen.
Een hoogspanningsstroomonderbreker is een schakel- en beveiligingsapparaat dat is ontworpen om elektrische stroom in hoogspanningssystemen tot stand te brengen, te transporteren en te onderbreken. In tegenstelling tot een conventionele schakelaar moet deze in staat zijn foutstromen te onderbreken die bij kortsluiting extreem hoge niveaus kunnen bereiken.
Wanneer er een fout optreedt, detecteert het beveiligingssysteem abnormale elektrische omstandigheden en stuurt een uitschakelcommando naar de stroomonderbreker. Het bedieningsmechanisme scheidt de contacten en het boogblussysteem dooft de elektrische boog die tijdens de onderbreking ontstaat. Dit proces isoleert het getroffen circuit en helpt schade aan transformatoren, transmissielijnen, rails en andere aangesloten apparatuur te beperken.

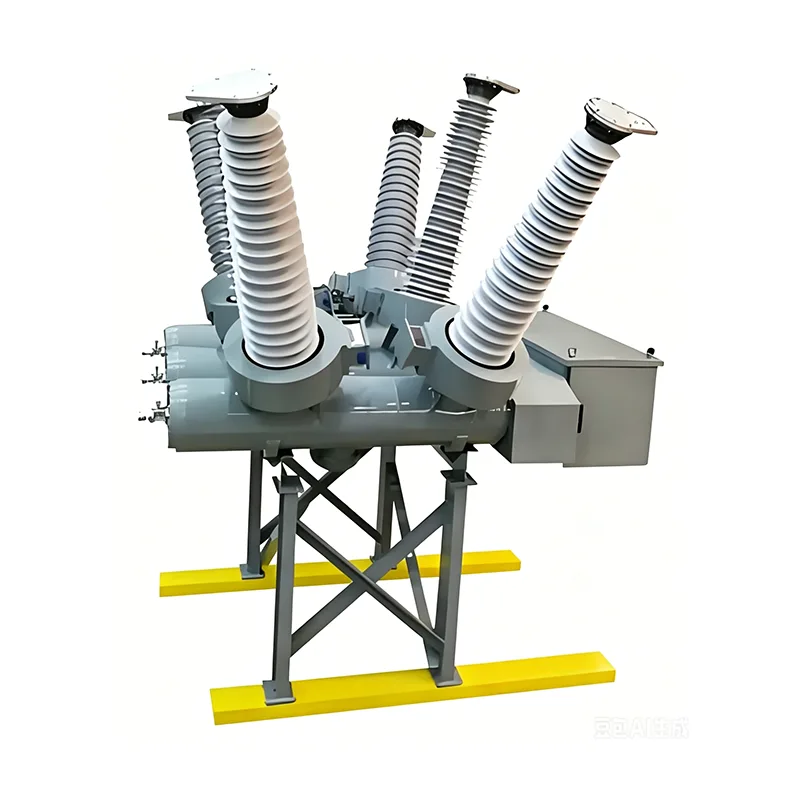

De aanbevolen oplossing van Huixing maakt gebruik van aSF₆-gasstroomonderbreker met dode tank. Bij een dead-tank-ontwerp is de onderbrekerconstructie ondergebracht in een geaarde metalen behuizing. SF₆-gas dient als isolatie- en boogdovende medium in het gespecificeerde productontwerp.
Voor energiebedrijven en industriële engineeringprojecten is het selecteren van de juiste stroomonderbreker essentieel voor het bereiken van betrouwbare foutbeveiliging, operationele flexibiliteit en gecoördineerde prestaties van het elektrische systeem.
Lees meer over de hoogspanningsstroomonderbreker van Huixing en de beschikbare technische configuraties.
Het bedrijfsproces combineert elektrische beveiligingssignalen, een mechanisch aandrijfsysteem en een boogdoofmechanisme. Elk onderdeel moet correct reageren om ervoor te zorgen dat de stroomonderbreker de stroom veilig onderbreekt.
Tijdens normaal bedrijf blijven de contacten van de stroomonderbreker gesloten, waardoor er stroom door het circuit kan stromen. De apparatuur moet de gespecificeerde nominale stroom kunnen dragen zonder de toepasselijke temperatuurstijgings- en bedrijfslimieten te overschrijden.
Beveiligingsrelais bewaken elektrische parameters zoals stroom en spanning. Wanneer een kortsluiting of een andere abnormale toestand aan de geconfigureerde beschermingscriteria voldoet, stuurt het relais een uitschakelsignaal naar het besturingsmechanisme van de stroomonderbreker.
Na ontvangst van het uitschakelcommando scheidt het bedieningsmechanisme de contacten. Er ontstaat een elektrische boog tussen hen omdat de stroom gedurende een korte periode door het geïoniseerde medium blijft lopen. De onderbreker van de stroomonderbreker moet deze boog effectief controleren en doven.
Het product van Huixing maakt gebruik van een dubbele boogdovende aanpak die zelfenergie- en puffer-achtige principes combineert. Onder hogere kortsluitstroomomstandigheden helpt de door de boog gegenereerde warmte het SF₆-gas uit te zetten en een snelle gasstroom te creëren. Onder lagere foutstroomomstandigheden genereert mechanische compressie een gerichte gasstraal om het booggebied af te koelen.
Zodra de boog is gedoofd, moet de opening tussen de contacten voldoende diëlektrische sterkte herstellen om de tijdelijke herstelspanning te weerstaan. Dit helpt voorkomen dat de boog opnieuw ontsteekt en ondersteunt een succesvolle foutisolatie.
Bij transmissie- en transformatieprojecten buitenshuis hebben de prestaties van stroomonderbrekers invloed op de systeemveiligheid, de onderhoudsplanning en de bedrijfskosten op de lange termijn. De belangrijkste voordelen van een op de juiste manier gespecificeerde SF₆-stroomonderbreker met dode tank zijn de volgende.
Deze voordelen zijn afhankelijk van de juiste engineering, installatie, inbedrijfstelling en onderhoud. Een stroomonderbreker moet altijd worden geselecteerd op basis van het daadwerkelijke netwerkonderzoek en de toepasselijke projectnormen, in plaats van alleen op basis van algemene productbeschrijvingen.
Hoogspanningsstroomonderbrekers worden overal gebruikt waar elektrische netwerken gecontroleerd schakelen en betrouwbare onderbreking van foutstromen vereisen. De dead-tank SF₆-modellen van Huixing zijn in de eerste plaats bedoeld voor buitenstations en energietransmissie- en transformatieprojecten.
Onderstations gebruiken stroomonderbrekers om inkomende en uitgaande feeders, transformatorcircuits en railsecties te controleren. Ze helpen bij het isoleren van fouten, terwijl niet-getroffen delen van het netwerk in gebruik kunnen blijven als het beveiligings- en schakelschema dit toelaat.
Grote industriële faciliteiten en industrieparken hebben mogelijk hoogspanningsverbindingen nodig ter ondersteuning van productieapparatuur, grote motoren en distributietransformatoren. Goed beoordeelde stroomonderbrekers bieden een belangrijke beschermingslaag voor deze elektrische installaties.
Zonne- en windenergieprojecten vereisen schakel- en beveiligingsapparatuur tussen opwekkingsinstallaties, collectorsystemen, transformatoren en het netaansluitpunt. De selectie van stroomonderbrekers moet rekening houden met het spanningsniveau van het project, de bijdrage van de foutstroom, de beveiligingscoördinatie en de bedrijfsomstandigheden.
Terwijl nutsbedrijven substations uitbreiden of verouderde apparatuur vervangen, moeten nieuwe stroomonderbrekers compatibel zijn met de elektrische specificaties, fysieke lay-out, regelcircuits en beveiligingsschema van het bestaande netwerk.
Voor elke toepassing moeten ingenieurs verifiëren of het geselecteerde model voldoet aan het foutniveau, de isolatievereisten, de schakelverplichtingen en de omgevingsomstandigheden van het project.
Elektrotechnici moeten meer dan de nominale spanning beoordelen bij het vergelijken van hoogspanningsstroomonderbrekers. Uitschakelvermogen, continue stroom, isolatieweerstandsniveaus, bedrijfstijden, mechanisch uithoudingsvermogen en controlevereisten hebben allemaal invloed op de geschiktheid.
| Technische parameter | Huixing-productinformatie | Waarom het ertoe doet |
|---|---|---|
| Nominale spanningsbereik | 40,5–245 kV | Moet overeenkomen met de systeemspanningsklasse en de vereisten voor isolatiecoördinatie. |
| Nominaal stroombereik | 1.600–4.000 A, afhankelijk van het model | Bepaalt het gespecificeerde continue stroomvoerende vermogen. |
| Nominale kortsluitbreekstroom | 25–63 kA, afhankelijk van het model | Moet voldoende zijn voor de verwachte kortsluitstroom op het installatiepunt. |
| Nominale frequentie | 50/60 Hz | Moet overeenkomen met de frequentie van het voedingssysteem. |
| Vermogensfrequentie is bestand tegen spanning | Modelafhankelijk; gepubliceerde waarden omvatten 140 kV en hogere niveaus | Ondersteunt evaluatie van isolatieprestaties onder gespecificeerde testomstandigheden. |
| Blikseminpuls is bestand tegen spanning | Modelafhankelijk; gepubliceerde waarden variëren van 325 kV tot 1.050 kV | Geeft het gespecificeerde vermogen van het isolatiesysteem aan om impulsoverspanningen te weerstaan. |
| Mechanisch uithoudingsvermogen | 6.000 bedrijfscycli vermeld | Helpt bij het beoordelen van de mechanische levensduur onder de gedefinieerde testomstandigheden. |
| Openingstijd | 30 ms of minder, zoals gepubliceerd | Heeft invloed op de bescherming en schakelprestaties binnen de volledige onderbrekingsreeks. |
| Tijd breken | 60 ms of minder, zoals gepubliceerd | Geeft de tijd aan die nodig is om de stroom te onderbreken onder de gespecificeerde omstandigheden. |
| Toepasselijke normen | GB/T 1984 en IEC 62271-100 zijn vermeld | Biedt een basis voor het beoordelen van producttests en nalevingsvereisten. |
Belangrijke selectieopmerking:De bovenstaande waarden vatten de productpagina samen en vormen geen volledig beoordelingsschema per model. Individuele beoordelingen variëren per spanningsklasse en configuratie. Kopers moeten het meest recente technische gegevensblad opvragen en alle vereiste waarden voor het exacte model bevestigen voordat ze een aankoop goedkeuren.
Het kiezen van een hoogspanningsstroomonderbreker vereist coördinatie tussen het elektrische ontwerpteam, de leverancier van de apparatuur, de projectaannemer en het operationele nutsbedrijf. De volgende checklist biedt een praktisch startpunt.
Huixing biedt productconfiguraties voor verschillende spannings- en stroomvereisten, waarbij maatwerk mogelijk is voor bepaalde projectomstandigheden. Ingenieurs moeten de netwerkspecificaties en projectvereisten indienen om ervoor te zorgen dat de voorgestelde stroomonderbreker overeenkomt met de daadwerkelijke toepassing.
Zelfs een goed ontworpen stroomonderbreker vereist een passend inspectie- en onderhoudsprogramma. De frequentie en reikwijdte van het onderhoud moeten in overeenstemming zijn met de instructies van de fabrikant, de toepasselijke regelgeving, de bedrijfsgeschiedenis en de risicobeoordeling van de locatie.
Belangrijke onderhoudswerkzaamheden kunnen zijn:
SF₆ is een krachtig broeikasgas. Bij het hanteren van gas, het voorkomen van lekkages, het terugwinnen en afvoeren van gas moeten de toepasselijke milieuvoorschriften en procedures van de fabrikant worden gevolgd. Elk onderhoud waarbij hoogspanningsapparatuur of gas onder druk betrokken is, moet worden uitgevoerd door gekwalificeerd personeel met behulp van goedgekeurde veiligheidsprocedures.
Een proactieve onderhoudsstrategie helpt ontwikkelingsproblemen te identificeren voordat deze de beschikbaarheid van apparatuur beïnvloeden en ondersteunt een meer voorspelbare levenscyclusplanning.
De belangrijkste functie is het schakelen van elektrische circuits en het onderbreken van foutstromen wanneer dit door het beveiligingssysteem wordt vereist. Het helpt bij het isoleren van fouten en het beschermen van aangesloten apparatuur tegen de gevolgen van abnormale elektrische omstandigheden.
Huixing somt nominale spanningsopties op van 40,5 kV tot 245 kV voor zijn portfolio SF₆-gasstroomonderbrekers met dode tank. De exacte beoordelingen en bijbehorende technische parameters zijn afhankelijk van het geselecteerde model.
SF₆ heeft sterke diëlektrische en boogdovende eigenschappen, waardoor het geschikt is voor bepaalde hoogspanningsonderbrekingsontwerpen. Omdat het ook een krachtig broeikasgas is, zijn effectieve afdichting, lekkagemonitoring, terugwinning en verantwoorde omgang belangrijk.
Nominale stroom verwijst naar de stroom die de stroomonderbreker is ontworpen om continu te voeren onder gespecificeerde omstandigheden. De nominale kortsluitbreekstroom verwijst naar het foutstroomniveau dat het moet onderbreken onder gedefinieerde testomstandigheden. Beide classificaties moeten voldoen aan de systeemvereisten.
Gebruik de verwachte kortsluitstroom die voor het installatiepunt is berekend en verifieer vervolgens de vereiste nominale waarde en toepasselijke systeemomstandigheden bij het elektrische ontwerpteam. Het geselecteerde uitschakelvermogen moet voldoende zijn voor het netwerkfoutniveau en de gespecificeerde schakeltaken.
Huixing geeft aan dat productie op maat beschikbaar is voor bepaalde technische vereisten, waaronder speciale elektrische parameters en uitdagende omgevingsomstandigheden. Geef de vereiste spanning, stroom, uitschakelvermogen, locatieomstandigheden en projectdocumentatie op om de haalbaarheid te bevestigen.
De productpagina van Huixing vermeldt GB/T 1984 en IEC 62271-100. Kopers moeten de toepasselijke editie, de vereiste typetestdocumentatie, lokale regelgeving en eventuele aanvullende projectspecifieke normen bevestigen voordat ze een bestelling plaatsen.
Een hoogspanningsstroomonderbreker is een cruciaal onderdeel in energietransmissie- en distributiesystemen en ondersteunt normale schakeloperaties en snelle foutonderbreking. Bij het selecteren van apparatuur moeten ingenieurs de nominale spanning, continue stroom, het kortsluitvermogen, de isolatieweerstandsniveaus, de bedrijfsprestaties, de omgevingsomstandigheden en de onderhoudsvereisten evalueren als een geïntegreerde reeks criteria. Huixing's portefeuille SF₆-gasstroomonderbrekers met dode tank, die spanningsklassen van 40,5–245 kV bestrijkt en dubbele boogblustechnologie omvat, biedt opties voor buitenstations, industriële energiesystemen, verbindingen voor hernieuwbare energie en transmissienetwerkprojecten. Ontdek de oplossingen voor hoogspanningsstroomonderbrekers van Huixing om de juiste configuratie voor uw toepassing te vindenneem contact met ons opom uw technische specificaties te bespreken, modelspecifieke documentatie aan te vragen en een offerte op maat van uw energieproject te verkrijgen.
