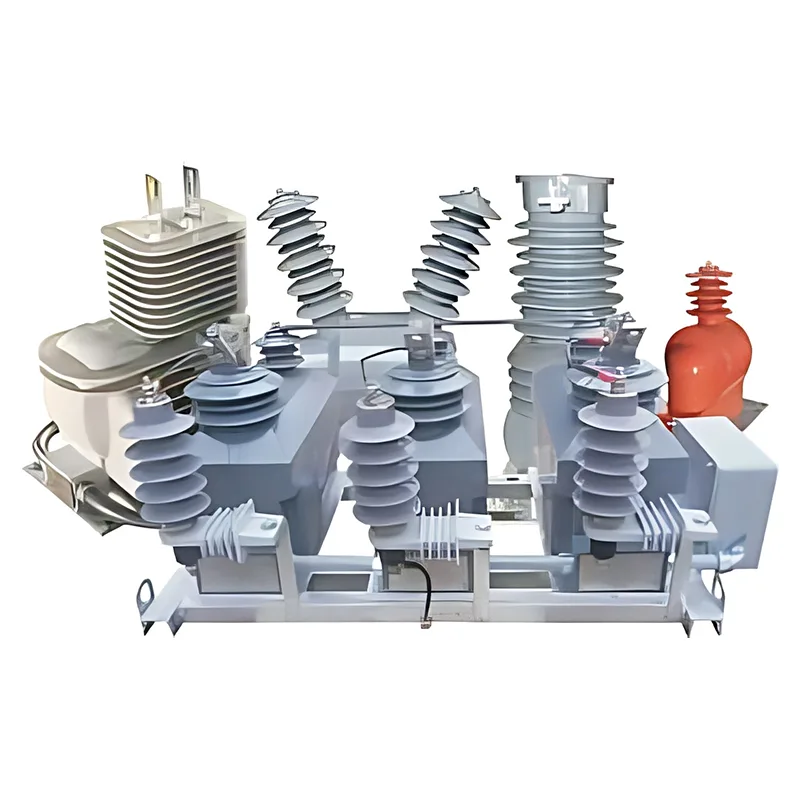

HuixingbiedtMedium-spanningsinstrumenttransformatorenvoor 10–17,5 kV stroomdistributiesystemen, ter ondersteuning van nauwkeurige energiemeting, realtime monitoring en betrouwbare beschermende relais voor onderstations en elektrische installaties buitenshuis.
Artikelsamenvatting:Middenspanningsinstrumenttransformatoren zijn essentiële componenten in moderne elektrische distributienetwerken. Door hoge stroom- en spanningswaarden om te zetten in gestandaardiseerde signalen zorgen ze ervoor dat meters, bewakingssystemen en beveiligingsrelais veilig en nauwkeurig kunnen werken. In deze handleiding worden stroomtransformatoren (CT's), spanningstransformatoren (VT's), hun primaire toepassingen, belangrijke technische specificaties en selectieoverwegingen uitgelegd. Het onderzoekt ook de voordelen van geïntegreerde ontwerpen, aanpassingsvermogen buitenshuis, prestaties bij overbelasting en naleving van normen. Voor ingenieurs, elektriciens en inkoopprofessionals helpt het begrijpen van deze factoren bij het identificeren van geschikte instrumenttransformatoren voor betrouwbare, efficiënte en ruimtebewuste stroomdistributiesystemen.
Middenspanningsinstrumenttransformatoren zijn elektrische meetapparaten die zijn ontworpen om hoge primaire stromen of spanningen terug te brengen tot lagere, gestandaardiseerde secundaire waarden. Ze creëren een praktische interface tussen middenspanningsstroomcircuits en laagspanningsmeet-, besturings- en beveiligingsapparatuur.
In tegenstelling tot vermogenstransformatoren, die elektrische energie overbrengen tussen circuits op verschillende spanningsniveaus, zorgen instrumenttransformatoren voornamelijk voor elektrische metingen en signaalisolatie. Hun prestaties hebben rechtstreeks invloed op de nauwkeurigheid van meetsystemen en de betrouwbaarheid van beveiligingsapparatuur.
Er worden twee hoofdtypen gebruikt bij de stroomdistributie:
In middenspanningsnetwerken worden deze apparaten gewoonlijk geïnstalleerd in onderstations, schakelapparatuur, distributiestations en elektrische installaties buitenshuis. Hun classificaties en isolatiesystemen moeten overeenkomen met de bedrijfsomstandigheden van de apparatuur die ze bedienen.
Instrumenttransformatoren gebruiken elektromagnetische inductie om primaire elektrische grootheden als secundaire signalen te reproduceren. Deze signalen zijn zo ontworpen dat ze proportioneel zijn aan de oorspronkelijke waarden binnen het gespecificeerde nauwkeurigheidsbereik en de bedrijfsomstandigheden.
Een stroomtransformator produceert een verminderde secundaire stroom die overeenkomt met de stroom die door zijn primaire circuit vloeit. Een CT van 100/5 A heeft bijvoorbeeld een nominale transformatieverhouding van 20:1. Onder de gespecificeerde bedrijfsomstandigheden komt een primaire stroom van 100 A overeen met een secundaire stroom van ongeveer 5 A.
Stroomtransformatoren worden gebruikt voor energiemeting, belastingbewaking en foutstroomdetectie. Hun nauwkeurigheid en beschermingseigenschappen moeten geschikt zijn voor de aangesloten apparatuur en het verwachte stroombereik.
Een spanningstransformator reduceert de primaire spanning naar een lagere secundaire spanning die geschikt is voor meet- en regelapparatuur. De transformatieverhouding is afhankelijk van de systeemspanning, de nominale primaire en secundaire spanningen van de transformator en de beoogde toepassing.
Het combineren van stroom- en spanningsmeting in een gecoördineerde montage kan de elektrische lay-out vereenvoudigen. Huixing biedt een geïntegreerde configuratie die drie stroomtransformatoren en drie spanningstransformatoren (3CT+3PT) combineert in één compacte eenheid voor geschikte distributie-installaties.
Voor aanvullende informatie over gerelateerde elektrische apparatuur kunt u terecht bij Huixing'sgasgeïsoleerde schakeloplossingen.
Instrumenttransformatoren voor middenspanning ondersteunen meet-, monitoring- en beveiligingsfuncties in distributienetwerken. Door de juiste configuratie te selecteren, kunnen elektrotechnici aan de projectvereisten voldoen zonder de veiligheid of meetprestaties in gevaar te brengen.
In buitenstations leveren instrumenttransformatoren meetsignalen aan energiemeters, bewakingssystemen en beveiligingsrelais. Nauwkeurige stroom- en spanningsgegevens ondersteunen de elektriciteitsfacturering, belastingbeoordeling en operationele besluitvorming.
Instrumenttransformatoren leveren elektrische signalen voor beveiligingsschema's die verband houden met distributielijnen, stroomtransformatoren, condensatorbanken en schakelapparatuur. Tijdens abnormale bedrijfsomstandigheden helpen deze signalen de relais fouten te identificeren en passende beschermende acties te initiëren.
De ruimte is vaak beperkt in compacte distributiestations en geprefabriceerde onderstations. Een geïntegreerde transformatorconstructie kan het aantal afzonderlijk geïnstalleerde componenten verminderen, de opstelling van de apparatuur vereenvoudigen en ingenieurs helpen de beschikbare kastruimte efficiënter te gebruiken.
Apparatuur voor buitendistributie moet bestand zijn tegen blootstelling aan het milieu en tegelijkertijd betrouwbare isolatie- en meetprestaties behouden. Goed ontworpen instrumenttransformatoren kunnen worden geïntegreerd met op palen gemonteerde schakelaars, ringhoofdeenheden en andere compatibele buitenapparatuur.
Technische specificaties bepalen of een instrumenttransformator geschikt is voor een bepaalde elektrische installatie. Kopers moeten de volledige classificatieconfiguratie evalueren in plaats van alleen op de nominale spanning te vertrouwen.
| Parameter | Huixing-productinformatie | Waarom het ertoe doet |
|---|---|---|
| Toepassingsspanningsbereik | 10–17,5 kV-systemen | Bepaalt het beoogde toepassingsbereik voor middenspanning. |
| Geïntegreerde configuratie | 3CT+3PT | Combineert drie stroomtransformatoren en drie spanningstransformatoren in één montage. |
| Isolatieniveau | 17,5/38/95 kV | Geeft de gespecificeerde isolatiewaarden aan; bevestig de toepasselijke testdefinities en beoordelingsvereisten. |
| Huidige overbelastingsmogelijkheid | 120% continue stroom; 130%–150% gedurende maximaal 8 uur, zoals gespecificeerd | Helpt bij het beoordelen van de geschiktheid voor verschillende belastingen binnen de aangegeven bedrijfsomstandigheden. |
| Instrumentveiligheidsfactor | FS=5 | Relevant voor de bescherming van aangesloten meetinstrumenten onder gespecificeerde omstandigheden. |
| Secundaire wikkelspanning | 3 kVef, zoals vermeld in de productbeschrijving | Vereist bevestiging aan de hand van de technische documentatie van de fabrikant en de beoogde toepassing. |
| Toepasselijke normen | Er wordt verwezen naar IEC 60044-1, ANSI C57.13, IEC 61869-1 en IEC 61869-4 op de productpagina | Ondersteunt de evaluatie van meetprestaties, isolatie, testen en toepassingsvereisten. |
Opmerking: de tabel vat de informatie samen die op de productpagina is gepubliceerd. Bevestig vóór aankoop de exacte modelspecifieke beoordelingen, toepasselijke normen en edities, testomstandigheden en contractuele specificaties bij de fabrikant. Er mag niet van worden uitgegaan dat waarden op elke configuratie identiek van toepassing zijn.
De nauwkeurigheidsklasse definieert de toegestane meetfout onder gespecificeerde omstandigheden. Het nominale uitgangsvermogen, doorgaans uitgedrukt in volt-ampère (VA), geeft de belasting aan die een transformator moet ondersteunen terwijl hij aan de gespecificeerde prestatie-eisen voldoet.
Voor meettoepassingen moeten ingenieurs de vereiste meetnauwkeurigheid en de daarmee verbonden instrumentbelasting evalueren. Beveiligingstoepassingen vereisen een afzonderlijke beoordeling van de relaisvereisten, foutstroomomstandigheden en de gespecificeerde beveiligingsprestaties van de transformator.
De isolatieprestaties moeten overeenkomen met de maximale spanning van het systeem en de vereiste weerstandsniveaus. De productinformatie van Huixing specificeert ook een korte thermische stroom van 80 maal de nominale stroom gedurende één seconde en een dynamische stroom van 2,5 maal de aangegeven thermische stroomreferentie. Omdat dit significante beoordelingen zijn, moet de exacte interpretatie en toepasbaarheid worden geverifieerd in de technische documentatie van de fabrikant voordat de technische goedkeuring wordt verleend.
Geïntegreerde middenspanningsinstrumenttransformatoren kunnen de installatie-efficiëntie helpen verbeteren en de lay-out van apparatuur vereenvoudigen. De werkelijke voordelen zijn afhankelijk van het geselecteerde model, de opstelling van de schakelapparatuur, de omgevingsomstandigheden en de projectspecificaties.
Door stroom- en spanningstransformatoren in één samenstel te combineren, kan de benodigde voetafdruk voor afzonderlijke componenten worden verkleind. Dit is met name handig in compacte substations, box-type distributiestations en installaties waar de paneelruimte beperkt is.
In de productbeschrijving van Huixing worden gietharsisolatie en geschiktheid voor buiten als belangrijkste kenmerken genoemd. De geïntegreerde configuratie wordt ook beschreven als het gebruik van buitenmuurdoorvoeren van het CPE-type voor compatibele installaties. Projectteams moeten de vereiste milieuclassificaties, montageopstelling, vervuilingsomstandigheden en blootstelling aan weersinvloeden bevestigen voordat ze een eenheid specificeren.
Een gecoördineerde montage kan de positionering van componenten en secundaire bedrading vereenvoudigen. Vooraf geconfigureerde apparatuur kan ook wat montagewerk ter plaatse verminderen, hoewel de installatie nog steeds gekwalificeerd personeel, correcte terminalverbindingen en verificatie aan de hand van goedgekeurde tekeningen vereist.
Goed gespecificeerde instrumenttransformatoren leveren de ingangssignalen die nodig zijn voor meters, bewakingsapparatuur en beveiligingsrelais. Hun prestaties ondersteunen betrouwbare operationele beslissingen, op voorwaarde dat de volledige meet- en beveiligingsketen correct is ontworpen.
Het kiezen van een middenspanningsinstrumenttransformator vereist coördinatie tussen elektrisch ontwerp, apparatuurintegratie, veiligheidseisen en inkoopplanning. Een gedetailleerde specificatie helpt mismatches tussen de transformator en het aangesloten systeem te voorkomen.
Werken met een ervarenfabrikant van middenspanningsinstrumenttransformatorenkan kopers helpen technische vereisten vóór productie te verduidelijken. Voor aangepaste installaties dient u bij het aanvragen van een offerte het enkellijnsschema, de systeemspecificaties, de toepassingsbeschrijving en de vereiste interface-afmetingen op te geven.
Een correcte installatie is essentieel voor het behoud van de meetnauwkeurigheid en de elektrische veiligheid. Instrumenttransformatoren moeten worden geïnstalleerd volgens de goedgekeurde tekeningen, apparatuurinstructies, toepasselijke elektrische codes en locatiespecifieke veiligheidsprocedures.
Belangrijke veiligheidsmaatregel:Open nooit de secundaire wikkeling van een bekrachtigde stroomtransformator. Er kunnen gevaarlijke spanningen ontstaan. Secundaire circuits van spanningstransformatoren moeten ook worden beschermd tegen kortsluiting, en hun secundaire aarding en bescherming moeten het goedgekeurde ontwerp volgen.
Onderhoudsintervallen moeten voldoen aan de aanbevelingen van de fabrikant, de bedrijfsomstandigheden ter plaatse en de toepasselijke regelgeving. Typische inspecties kunnen bestaan uit het controleren op schade aan de isolatie, vervuiling, losse verbindingen, corrosie, oververhitting en tekenen van binnendringend vocht.
Bij installaties buitenshuis moet rekening worden gehouden met de blootstelling aan het milieu en de vervuilingsniveaus bij het plannen van inspectie- en schoonmaakschema's. Eventuele abnormale metingen of zichtbare defecten moeten worden beoordeeld door gekwalificeerd elektrisch personeel voordat de apparatuur weer in gebruik wordt genomen.
Hun primaire doel is om hoge primaire stromen en spanningen om te zetten in lagere secundaire signalen voor metingen, energiemetingen, monitoring en beschermende heruitzending. Hierdoor kunnen laagspanningsinstrumenten en beveiligingssystemen de elektrische informatie verkrijgen die nodig is om middenspanningsnetwerken te bewaken.
Een stroomtransformator reduceert de primaire stroom tot een proportionele secundaire stroom, terwijl een spanningstransformator de primaire spanning reduceert tot een proportionele secundaire spanning. Beide ondersteunen meting en bescherming, maar ze hebben verschillende classificaties, aansluitingsregelingen en veiligheidseisen.
Huixing beschrijft zijn middenspanningsinstrumenttransformatoren voor 10–17,5 kV stroomdistributiesystemen. Kopers moeten het exacte model, de maximale systeemspanning, het isolatieniveau, de transformatieverhoudingen en de toepasselijke technische specificaties voor hun project bevestigen.
Ja, modellen die specifiek zijn ontworpen en geclassificeerd voor gebruik buitenshuis kunnen worden geïnstalleerd in geschikte distributietoepassingen voor buitenshuis. Controleer vóór aankoop de geschiktheid voor het milieu, het isolatieontwerp, de montagevereisten en de compatibiliteit met de installatielocatie.
Een geïntegreerde 3CT+3PT-assemblage combineert drie stroomtransformatoren en drie spanningstransformatoren in één eenheid. Het kan ruimte besparen en de opstelling van apparatuur in compacte onderstations en andere compatibele distributie-installaties vereenvoudigen. De configuratie moet worden gecontroleerd aan de hand van het elektrische schema en de meetvereisten van het project.
Vraag een modelspecifiek datablad, goedgekeurde technische tekeningen, transformatieverhoudingen, nauwkeurigheidsklassen, nominale vermogens, isolatiewaarden, toepasselijke normen en relevante testdocumentatie aan. Voor op maat gemaakte projecten bevestigt u de installatie-interface en de vereiste secundaire aansluitingen voordat u de bestelling goedkeurt.
Middenspanningsinstrumenttransformatoren zijn essentieel voor nauwkeurige metingen, effectieve bescherming en betrouwbare werking in moderne stroomdistributienetwerken. Hun geschiktheid hangt af van de juiste transformatieverhoudingen, nauwkeurigheidseisen, isolatieprestaties, foutbestendigheid en compatibiliteit met de volledige elektrische installatie. Geïntegreerde ontwerpen kunnen extra voordelen bieden als ruimte- en installatie-efficiëntie belangrijk zijn.
Huixing biedt middenspanningsinstrumenttransformatoroplossingen voor 10–17,5 kV-distributietoepassingen, inclusief meet-, monitoring- en beveiligingsvereisten. Als u een upgrade van een onderstation plant, een compact distributiesysteem ontwikkelt of apparatuur aanschaft voor een elektrisch project buitenshuis, bekijk dan zorgvuldig uw technische vereisten enneem contact met ons opom productspecificaties, configuratiemogelijkheden en een passende offerte voor uw project te bespreken.
