Hoe kunnen middenspanningsafleiders de betrouwbaarheid van moderne stroomdistributiesystemen vergroten

HuixingbenodigdhedenMiddenspanningsafleidersontworpen voor 10-35kV stroomdistributiesystemen, waardoor transformatoren, schakelapparatuur, kabelafsluitingen, bovengrondse lijnen en onderstationapparatuur worden beschermd tegen schadelijke transiënte overspanningen. Met een ononderbroken zinkoxide-ontwerp bieden deze afleiders snelle overspanningsonderdrukking, betrouwbare prestaties buitenshuis en verminderde onderhoudsvereisten voor veeleisende utiliteits- en industriële toepassingen.

Middenspanningsdistributienetwerken worden geconfronteerd met voorbijgaande overspanningen veroorzaakt door blikseminslagen en schakelingen. Als deze spanningspieken niet onder controle worden gehouden, kunnen ze de isolatie onder druk zetten, elektrische apparatuur beschadigen, de stroomvoorziening onderbreken en de onderhoudskosten verhogen. Middenspanningsafleiders bieden een speciaal pad voor piekenergie terwijl ze een hoge weerstand behouden tijdens normale bedrijfsomstandigheden. Huixing biedt oplossingen voor 10-35 kV-netten, waarbij gebruik wordt gemaakt van gapless zinkoxidetechnologie en behuizingen van siliconenrubbercomposiet of porselein. Hun toepassing omvat bovengrondse distributielijnen, transformatoren, schakelapparatuur, onderstations, kabelovergangen en distributieapparatuur voor buitenshuis. Het selecteren van de juiste nominale spanning, MCOV, ontladingscapaciteit, installatielocatie en omgevingsontwerp is essentieel voor betrouwbare overspanningsbeveiliging.

Inhoudsopgave

1. Wat zijn middenspanningsafleiders?
2. Hoe werken middenspanningsafleiders?
3. Waar worden middenspanningsafleiders gebruikt?
4. Wat zijn de belangrijkste prestatievoordelen?
5. Hoe moet u de juiste overspanningsafleider selecteren?
6. Technische specificaties begrijpen
7. Installatie- en onderhoudsoverwegingen
8. Veelgestelde vragen
9. Conclusie

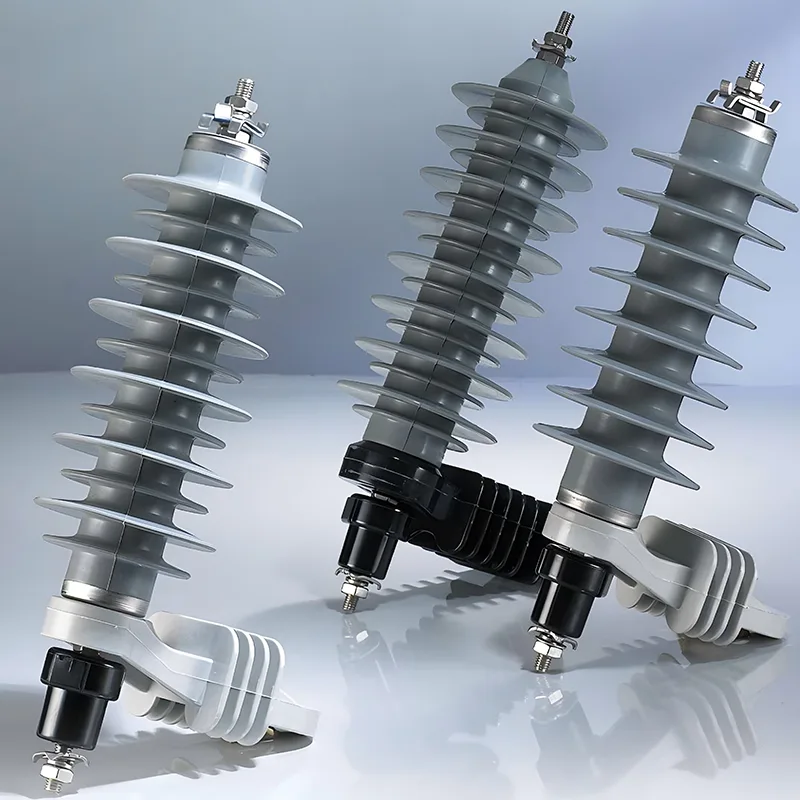

Wat zijn middenspanningsafleiders?

Middenspanningsafleiders zijn elektrische beschermingsapparaten die in middenspanningsdistributienetwerken worden geïnstalleerd om voorbijgaande overspanningen te beperken. Ze zijn vooral belangrijk in 10-35 kV-systemen, waar bliksemimpulsen en schakelgebeurtenissen spanningsniveaus kunnen genereren die aanzienlijk boven de normale bedrijfsomstandigheden liggen.

Het basisdoel van een overspanningsafleider is om te voorkomen dat overmatige transiënte spanning gevoelige elektrische apparatuur bereikt. Onder normale systeemspanning blijft de afleider zeer resistent en laat slechts een kleine lekstroom toe. Wanneer er een stroomstoot optreedt, verminderen de niet-lineaire zinkoxide-elementen snel hun weerstand en geleiden de stroomstoot naar aarde.

Dankzij dit werkingsprincipe kan de afleider fungeren als een beschermende barrière tussen het elektrische netwerk en waardevolle apparatuur. Een goed gecoördineerde bescherming kan isolatiestress, apparatuurstoringen, ongeplande uitval en bijbehorende onderhoudskosten helpen verminderen.

Hoe werken middenspanningsafleiders?

Moderne gapless-afleiders maken gewoonlijk gebruik van metaaloxidevaristortechnologie op basis van zinkoxide. Door de niet-lineaire elektrische eigenschappen van zinkoxide kan het apparaat anders reageren, afhankelijk van de aangelegde spanning.

1. Normale werking:De afleider werkt op de normale systeemspanning en handhaaft een zeer lage lekstroom.
2. Het optreden van pieken:Een blikseminslag of schakelhandeling veroorzaakt een snelle voorbijgaande overspanning.
3. Snelle geleiding:De zinkoxide-elementen worden sterk geleidend naarmate de spanning stijgt.
4. Energieontlading:Overtollige piekenergie wordt veilig omgeleid via het aardingspad van de afleider.
5. Spanningsherstel:Nadat de transiënt is verdwenen, keert de afleider terug naar de bedrijfstoestand met hoge weerstand.

De afwezigheid van een conventionele serieopening elimineert ook bepaalde spleetgerelateerde verouderings- en isolatieproblemen. Dit maakt de gapless configuratie bijzonder geschikt voor continue bescherming in moderne distributiesystemen.

Waar worden middenspanningsafleiders gebruikt?

Middenspanningsoverspanningsbeveiliging kan op meerdere punten in een distributienetwerk worden ingezet. De juiste locatie is afhankelijk van de netwerkconfiguratie, het isolatieniveau van de apparatuur, de blootstelling aan bliksem en de verwachte transiënte omstandigheden.

Bovengrondse distributielijnen

Afleiders kunnen worden geïnstalleerd op hoofdlijnen, zijlijnen en lijnhoeken van bovengrondse netwerken van 10-35 kV. Deze locaties zijn bijzonder blootgesteld aan bliksemactiviteit en atmosferische omstandigheden. Overspanningsbeveiliging helpt tijdelijke spanning op lijnisolatie en aangesloten apparatuur te beperken.

Distributietransformatoren en schakelapparatuur

Het installeren van afleiders in de buurt van middenspanningstransformatoren, schakelapparatuur en andere kritische apparatuur helpt voorkomen dat overmatige overspanning de isolatiesystemen bereikt. Dit is vooral belangrijk wanneer dure apparatuur een groot deel van de netwerkinvesteringen vertegenwoordigt.

Onderstations

Onderstationtoepassingen kunnen onder meer railsecties, instrumenttransformatorcircuits, reactief vermogencompensatieapparatuur en andere middenspanningsinstallaties omvatten. Gecoördineerde overspanningsbeveiliging helpt de algehele strategie voor isolatiebescherming te verbeteren.

Kabel-naar-bovengrondse overgangen

Locaties waar ondergrondse kabels verbinding maken met bovengrondse lijnen kunnen te maken krijgen met verschillende transiënte omstandigheden. Op deze overgangspunten kunnen overspanningsafleiders worden geplaatst om de spanningsbelasting die wordt overgedragen op kabelsystemen en aangesloten apparatuur te verminderen.

Distributieapparatuur voor buiten

Elektrische apparatuur voor buitenshuis moet bestand zijn tegen vochtigheid, vervuiling, temperatuurschommelingen en andere omgevingsfactoren. Afleiderbehuizingen gemaakt van geschikte siliconenrubbercomposieten of porselein kunnen de mechanische en omgevingsbescherming bieden die nodig is voor gebruik buitenshuis.

Wat zijn de belangrijkste prestatievoordelen?

Een goed ontworpen afleider zou meer moeten bieden dan een eenvoudige overspanningsafleiding. De constructie, elektrische eigenschappen, omgevingsbestendigheid en onderhoudsvereisten zijn allemaal van invloed op de prestaties op de lange termijn.

• Snelle voorbijgaande respons:Zinkoxidetechnologie maakt een snelle reactie op abnormale spanningsomstandigheden mogelijk.
• Effectieve energieontlading:De afleider leidt overmatige piekenergie weg van beschermde apparatuur.
• Lage lekkage tijdens normaal bedrijf:De niet-lineaire eigenschappen behouden een hoge weerstand onder normale systeemspanning.
• Weerbestendigheid:Geschikte behuizingsmaterialen zorgen ervoor dat de afleider bestand is tegen vocht en vervuiling buitenshuis.
• Lage onderhoudsvereisten:De relatief eenvoudige, naadloze structuur ondersteunt routinematige visuele inspecties in plaats van complex dagelijks onderhoud.
• Flexibele toepassing:Verschillende configuraties met nominale spanning kunnen een breed scala aan middenspanningsnetwerken ondersteunen.
• Verbeterde apparatuurbescherming:Overspanningsbegrenzing helpt de elektrische spanning op transformatoren, schakelapparatuur, kabels en isolatiesystemen te verminderen.

Hoe moet u de juiste overspanningsafleider selecteren?

Het kiezen van een afleider moet gebaseerd zijn op de feitelijke elektrische en omgevingsomstandigheden en niet alleen op de nominale spanning. Ingenieurs en inkoopteams moeten verschillende parameters beoordelen voordat ze een model selecteren.

1. Systeemspanning:Bevestig de nominale en maximale bedrijfsspanning van het netwerk.
2. MCOV:Selecteer een maximale continue bedrijfsspanning die geschikt is voor het systeem en de aardingsopstelling.
3. Blootstelling aan pieken:Denk aan bliksemactiviteit, blootstelling aan bovengrondse lijnen, schakelgebeurtenissen en netwerkconfiguratie.
4. Ontladingsmogelijkheid:Controleer de bliksemimpuls- en schakelimpulskarakteristieken ten opzichte van de verwachte toepassing.
5. Materiaal behuizing:Overweeg siliconenrubbercomposiet of porselein volgens mechanische en milieueisen.
6. Installatieomgeving:Evalueer de vochtigheid, vervuiling, hoogte, temperatuur en blootstelling aan de buitenlucht.
7. Coördinatie met apparatuur:Zorg ervoor dat de beschermende eigenschappen van de afleider zijn afgestemd op de isolatieniveaus van stroomafwaartse apparatuur.

Voor inkoopprojecten is het ook nuttig om technische tekeningen, toepasselijke normen, inspectie-eisen, verpakking, leveringsvoorwaarden en aanpassingsmogelijkheden te bevestigen met defabrikant van elektrische apparatuurvoordat u een bestelling plaatst.

Technische specificaties begrijpen

Technische specificaties bieden de informatie die nodig is om een ​​afleider aan te passen aan een bepaald middenspanningsnetwerk. Het productassortiment van Huixing omvat YH5W-modellen die verschillende nominale spanningsniveaus dekken, met bijbehorende MCOV- en impulsstroomparameters.

Het volledige productassortiment strekt zich uit over aanvullende spanningsniveaus, waaronder 36 kV, 39 kV, 42 kV, 45 kV, 48 kV, 51 kV, 54 kV, 60 kV, 66 kV en 69 kV-modellen. De juiste configuratie moet altijd worden bepaald op basis van de feitelijke systeemvereisten en technische specificaties.

Installatie- en onderhoudsoverwegingen

Zelfs een technisch capabele afleider vereist een passende installatie om effectieve bescherming te bereiken. De verbinding tussen de afleider, beschermde apparatuur en het aardingssysteem moet zo worden ontworpen dat onnodige kabellengte en impedantie tijdens een snelle transiëntgebeurtenis worden geminimaliseerd.

Routineonderhoud moet visuele inspectie en verificatie van de installatieconditie omvatten. Er moet bijzondere aandacht worden besteed aan:

• Staat van de behuizing en tekenen van mechanische schade.
• Verbindings- en aardingsintegriteit.
• Bewijs van besmetting of abnormale blootstelling aan het milieu.
• Tekenen van oververhitting of abnormale ontladingsactiviteit.
• Compatibiliteit tussen de afleiderwaarde en de werkelijke systeemspanning.

Bij buiteninstallaties moeten de omgevingsomstandigheden gedurende de gehele levensduur van het product in aanmerking worden genomen. Correcte installatie-, aardings-, inspectie- en vervangingsprocedures zijn essentiële onderdelen van een effectieve strategie voor overspanningsbeveiliging.

Veelgestelde vragen

Voor welke spanningssystemen zijn middenspanningsafleiders ontworpen?

Huixing levert middenspannings-overspanningsafleiders voor 10-35kV stroomdistributietoepassingen, met meerdere YH5W-configuraties beschikbaar voor verschillende elektrische vereisten.

Wat is de belangrijkste functie van een overspanningsafleider?

Een overspanningsafleider beperkt tijdelijke overspanning die wordt veroorzaakt door gebeurtenissen zoals blikseminslag en schakelhandelingen. Het leidt overtollige piekenergie af via een gecontroleerd ontladingspad om elektrische apparatuur en isolatie te helpen beschermen.

Waarom wordt zinkoxide gebruikt in moderne overspanningsafleiders?

Zinkoxide heeft sterk niet-lineaire spannings-stroomkarakteristieken. Het kan een relatief hoge weerstand behouden tijdens normaal bedrijf, terwijl het in hoge mate geleidend wordt tijdens een overspanningsgebeurtenis, waardoor een snelle piekbegrenzing mogelijk is zonder afhankelijk te zijn van een traditionele serieafstand.

Waar moet een middenspannings-overspanningsafleider worden geïnstalleerd?

Typische locaties zijn onder meer bovengrondse distributielijnen, transformatorterminals, schakelapparatuur, onderstations, kabel-naar-bovengrondse overgangen en distributieapparatuur voor buitenshuis. Het uiteindelijke installatiepunt moet worden bepaald in overeenstemming met het systeembeschermingsontwerp.

Wat moeten kopers controleren voordat ze bestellen?

Kopers moeten de systeemspanning, MCOV, impulsstroomvereisten, aarding, materiaal van de behuizing, omgevingsomstandigheden, toepasselijke technische normen, installatieafmetingen, inspectievereisten en projectspecifieke documentatie verifiëren.

Conclusie

Middenspanningsafleiders spelen een belangrijke rol bij het beschermen van de 10-35kV-distributie-infrastructuur tegen voorbijgaande overspanningen als gevolg van bliksem en schakelhandelingen. Gapless zinkoxidetechnologie, geschikte MCOV-selectie, geschikte behuizingsmaterialen en correcte installatie kunnen samenwerken om de bescherming van apparatuur en de betrouwbaarheid van het netwerk te verbeteren. Huixing biedt meerdere afleiderconfiguraties voor distributielijnen, onderstations, transformatoren, schakelapparatuur, kabelverbindingen en elektrische apparatuur voor buitenshuis. Als u een nieuw distributieproject plant of bestaande overspanningsbeveiligingsapparatuur vervangt,neem contact met ons opom uw spanningsniveau, technische vereisten, applicatieomgeving en aangepaste inkoopbehoeften met het Huixing-team te bespreken.
