Artikelsamenvatting: A hoogspanningsschakelaaris een kritisch beveiligingsapparaat dat wordt gebruikt om elektrische circuits te controleren en gevaarlijke foutstromen in transmissie- en distributiesystemen te onderbreken.Huixinglevert SF₆-gasstroomonderbrekers met dode tank, ontworpen voor buitenstations, met nominale spanningen van 40,5 kV tot 245 kV, nominale stromen van 1600 A tot 4000 A en kortsluitbreekstromen van 25 kA tot 63 kA. In dit artikel worden het werkingsprincipe, de technische kenmerken, toepassingsscenario's, selectiecriteria en belangrijkste prestatieparameters uitgelegd.
Inhoudsopgave
- Wat is een hoogspanningsstroomonderbreker?
- Waarom is het belangrijk voor de bescherming van het energiesysteem?
- Hoe werkt de stroomonderbreker?
- Met welke technische kenmerken moeten ingenieurs rekening houden?
- Waar worden hoogspanningsstroomonderbrekers gebruikt?
- Belangrijkste technische parameters
- Hoe moet u het juiste model selecteren?
- Veelgestelde vragen
- Zorg voor een oplossing voor hoogspanningsstroomonderbrekers
Wat is een hoogspanningsstroomonderbreker?
Een hoogspanningsstroomonderbreker is een schakel- en beveiligingsapparaat dat is ontworpen om elektrische circuits onder normale bedrijfsomstandigheden te controleren en de stroom snel te onderbreken wanneer er een fout optreedt. In tegenstelling tot gewone laagspanningsbeveiligingsapparatuur moeten hoogspanningsonderbrekers veilig omgaan met aanzienlijk hogere elektrische energie, isolatiespanningen en kortsluitstromen.

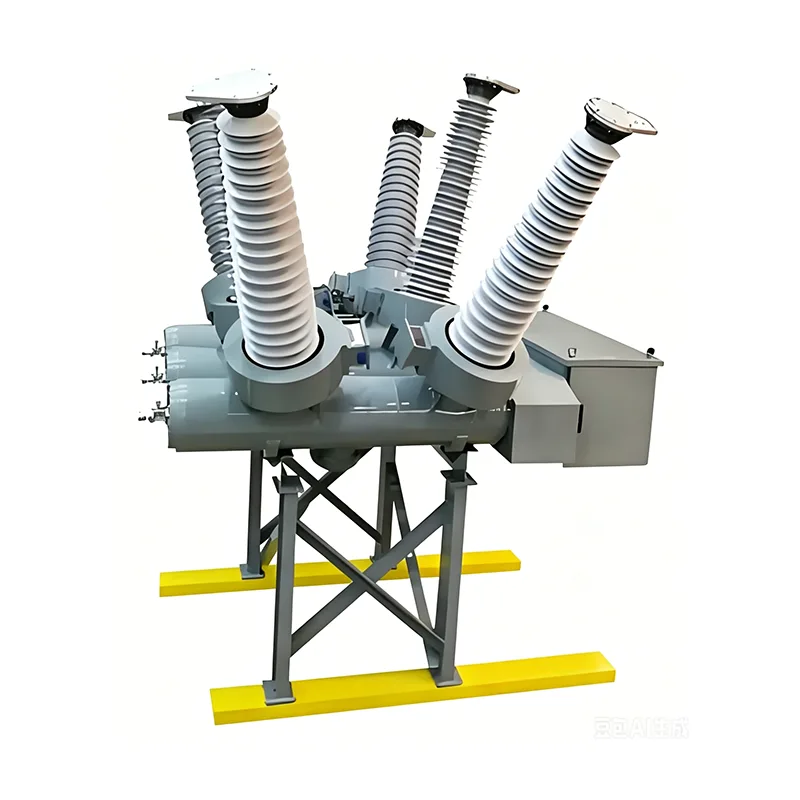

Voor buitenstations en energietransmissieprojecten worden SF₆-gasstroomonderbrekers met dode tank veel gebruikt omdat ze elektrische isolatie, boogblusvermogen, mechanische schakelprestaties en aanpassingsvermogen aan de buitenomgeving combineren in één ontwikkeld systeem.
Volgens de gepubliceerde productspecificaties van Huixing dekt het dode-tankontwerp nominale maximale spanningen van 40,5 kV tot 245 kV, nominale stromen van 1600 A tot 4000 A en nominale kortsluitbreekstromen van 25 kA tot 63 kA. Het product is ontworpen rond de vereisten van GB/T 1984 en IEC 62271-100.
Waarom is het belangrijk voor de bescherming van het energiesysteem?
Stroomtransmissie- en distributienetwerken moeten betrouwbaar blijven functioneren, ondanks wisselende belastingen, schakelgebeurtenissen, omgevingsomstandigheden en onverwachte elektrische storingen. Wanneer er kortsluiting optreedt, kan de resulterende stroom snel stijgen en ernstige thermische en elektrodynamische druk uitoefenen op transformatoren, stroomrails, kabels, generatoren en andere apparatuur.
Een goed geselecteerde hoogspanningsstroomonderbreker helpt het getroffen gedeelte te isoleren voordat de fout bredere systeemschade veroorzaakt. De belangrijkste functies zijn onder meer:
- Openen en sluiten van circuits tijdens normaal bedrijf.
- Onderbreken van kortsluit- en foutstromen.
- Isoleren van defecte delen van een elektriciteitsnetwerk.
- Ondersteuning van relaisbeveiliging en geautomatiseerde schakelsystemen.
- Behoud van de vereiste diëlektrische isolatie na onderbreking.
- Biedt betrouwbare schakelprestaties gedurende herhaalde bedrijfscycli.
Om deze reden moet de keuze van de onderbreker niet alleen gebaseerd zijn op spannings- en stroomwaarden, maar ook op het uitschakelvermogen, isolatieniveau, bedieningsvolgorde, mechanisch uithoudingsvermogen, omgevingsomstandigheden en projectspecifieke vereisten.
Hoe werkt de stroomonderbreker?
Het basisproces omvat drie fasen: het detecteren of ontvangen van een uitschakelcommando, het mechanisch scheiden van de contacten en het doven van de elektrische boog die wordt gegenereerd tijdens het scheiden van de contacten.
In een SF₆-gasbreker biedt het gas zowel isolatie- als boogdovende functies. Wanneer de contacten tijdens een foutonderbreking uit elkaar gaan, ontstaat er een elektrische boog tussen de contacten. De onderbreker maakt gebruik van een speciaal ontworpen gasstroommechanisme om de boog af te koelen en te deïoniseren, zodat de stroom veilig kan worden onderbroken.
Dubbele boogdovende technologie
Het product van Huixing combineert zelfenergie- en kogeldovende principes van het kogeltype. Onder hoge kortsluitstroomomstandigheden draagt de door de boog gegenereerde warmte bij aan de snelle expansie van SF₆-gas, waardoor een snelle gasstroom ontstaat die de boog dooft. Bij lagere kortsluitstroomomstandigheden produceert mechanische compressie een gerichte gasstroom onder hoge druk om de boog af te koelen en de mogelijkheid van herontsteking te verkleinen.
Dankzij dit dubbele werkingsprincipe kan de onderbreker verschillende foutstroomomstandigheden aanpakken, terwijl de gecontroleerde onderbrekingsprestaties behouden blijven.
Met welke technische kenmerken moeten ingenieurs rekening houden?
Bij het evalueren van een hoogspanningsstroomonderbreker moeten ingenieurs normaal gesproken de elektrische, mechanische, omgevings- en onderhoudsgerelateerde kenmerken samen onderzoeken.
1. Brede spannings- en stroomdekking
Het gepubliceerde bereik van Huixing strekt zich uit van 40,5 kV tot 245 kV bij nominale maximale spanning en van 1600 A tot 4000 A bij nominale stroom. Met dit assortiment kan de apparatuur verschillende buitentransmissie- en onderstationtoepassingen bedienen.
2. Hoog vermogen om kortsluitingen te onderbreken
Het gepubliceerde kortsluitstroombereik bedraagt 25 kA tot 63 kA. Het vereiste uitschakelvermogen moet altijd worden afgestemd op de verwachte foutstroom van de installatie.
3. Snelle schakelprestaties
Volgens de gepubliceerde specificaties bedraagt de breektijd ≤60 ms, de openingstijd ≤30 ms en de sluitingstijd ≤100 ms. Deze kenmerken zijn belangrijk wanneer snelle foutisolatie en gecoördineerde bescherming vereist zijn.
4. Mechanisch uithoudingsvermogen
De gespecificeerde mechanische levensduur bedraagt 6.000 schakelingen. Mechanisch uithoudingsvermogen is met name relevant voor onderstations waar schakelfrequentie en operationele betrouwbaarheid op de lange termijn belangrijke aankoopoverwegingen zijn.
5. Aanpassingsvermogen aan de omgeving
Apparatuur voor buitengebruik kan te maken krijgen met een hoge luchtvochtigheid, grote hoogte, corrosieve omgevingen, temperatuurschommelingen en andere locatiespecifieke omstandigheden. Huixing stelt dat productie op maat geschikt is voor speciale werkomgevingen en technische vereisten.
Waar worden hoogspanningsstroomonderbrekers gebruikt?
Hoogspanningsonderbrekers zijn essentiële componenten in onderstations en krachtoverbrengingssystemen. De juiste configuratie is afhankelijk van de systeemspanning, het foutniveau, de installatieomgeving, de schakelvereisten en de netwerkarchitectuur.
| Sollicitatie | Typische vereiste | Breaker-functie |
|---|---|---|
| Buitenstations | Hoge isolatie en milieubestendigheid | Belastingschakeling en foutonderbreking |
| Uitbreiding van de stedelijke distributie | Betrouwbare netwerkbescherming | Isoleert defecte circuits |
| Industriële parken | Stabiele industriële stroomvoorziening | Beheert en beschermt hoogspanningsvoedingen |
| Hernieuwbare energiecentrales | Netaansluiting en bescherming | Schakelen en foutisolatie |
| Transmissielijnen | Hoge kortsluitonderbrekingscapaciteit | Beschermt transmissienetwerken tijdens storingen |
| Retrofitprojecten voor onderstations | Compatibiliteit met bestaande infrastructuur | Moderniseert schakel- en beveiligingsfuncties |
Deze toepassingen laten zien waarom stroomonderbrekers moeten worden beschouwd als onderdeel van een compleet beveiligingssysteem in plaats van als geïsoleerde schakelcomponenten.
Belangrijkste technische parameters
Technische specificaties bieden een objectieve basis voor modelselectie. De volgende figuren vatten belangrijke parameters samen die zijn gepubliceerd voor de serie SF₆-stroomonderbrekers met dode tank van Huixing.
| Parameter | Gepubliceerde specificatie |
|---|---|
| Nominale maximale spanning | 40,5 kV–245 kV |
| Nominale stroom | 1600A–4000A |
| Nominale frequentie | 50/60 Hz |
| Kortsluit-breekstroom | 25kA–63kA |
| Brekende tijd | ≤60 ms |
| Openingstijd | ≤30 ms |
| Sluitingstijd | ≤100 ms |
| Mechanische levensduur | 6.000 operaties |
| Gedeeltelijke ontlading | 10pC |
| SF₆ Jaarlijks lekkagepercentage | ≤0,5% gespecificeerd in productparameters |
| Toepasselijke normen | GB/T 1984, CEI 62271-100 |
Voor technische projecten moet de definitieve specificatie worden bevestigd aan de hand van het volledige technische gegevensblad, de omstandigheden ter plaatse, de toepasselijke netcodes en projectspecifieke beschermingsberekeningen.
Hoe moet u het juiste model selecteren?
Het selecteren van een hoogspanningsstroomonderbreker vereist meer dan alleen het aanpassen van de nominale systeemspanning. Een systematische evaluatie kan compatibiliteitsproblemen tijdens installatie en inbedrijfstelling verminderen.
- Bevestig de systeemspanning:Selecteer een nominale spanning die geschikt is voor de werkelijke netwerk- en isolatievereisten.
- Bereken de vereiste stroomsterkte:Houd rekening met de continue belastingsstroom, de verwachte uitzetting en de bedrijfsomstandigheden.
- Foutstroom bepalen:De nominale kortsluitstroom moet voldoende zijn voor het berekende verwachte foutniveau.
- Isolatievereisten controleren:Bekijk de stroomfrequentie, bestand tegen spanning, bliksemimpuls, bestand tegen spanning en kruipafstand.
- Evalueer de bedieningsvolgorde:Controleer of de onderbreker de vereiste openings-, sluit- en hersluitvolgorde ondersteunt.
- Omgevingscondities beoordelen:Houd rekening met hoogte, vochtigheid, temperatuur, vervuiling en corrosie op de installatielocatie.
- Controlevereisten controleren:Bevestig de spanning van het stuurcircuit, de motorspanning, de verwarmingsvereisten en de interfacecompatibiliteit.
- Controleer de toepasselijke normen:Zorg ervoor dat de geselecteerde apparatuur voldoet aan de normen en technische specificaties die vereist zijn voor het project.
Voor projecten met ongebruikelijke omgevings- of elektrische omstandigheden kan engineering op maat waardevol zijn. Huixing stelt dat het productie op maat ondersteunt voor vereisten zoals grote hoogte, hoge luchtvochtigheid, corrosieve omgevingen, speciale spanningsniveaus en specifieke breukparameters.
Veelgestelde vragen
Wat is het hoofddoel van een hoogspanningsstroomonderbreker?
Het belangrijkste doel ervan is het controleren van hoogspanningscircuits tijdens normaal bedrijf en het onderbreken van abnormale stromen, met name kortsluitstromen, om elektrische apparatuur te helpen beschermen en de systeemveiligheid te handhaven.
Welk spanningsbereik dekt de stroomonderbreker van Huixing?
De gepubliceerde productparameters bestrijken nominale maximale spanningen van 40,5 kV tot 245 kV, waarbij voor het hele assortiment verschillende configuraties beschikbaar zijn.
Waarom wordt SF₆ gebruikt in dit type stroomonderbreker?
SF₆ heeft sterke elektrische isolatie- en boogdovende eigenschappen, waardoor het zowel isolatie- als onderbrekingsgerelateerde functies kan vervullen binnen het ontwerp van de schakelaar.
Wat is het verschil tussen zelfenergie en pufferboogdoving?
Bij boogdoving met eigen energie wordt energie gebruikt die met de boog is geassocieerd om een gasstroom te genereren, terwijl de puffertechnologie het gas mechanisch comprimeert om een gerichte hogedrukstroom te creëren. Het genoemde ontwerp combineert beide principes voor verschillende kortsluitomstandigheden.
Kan de onderbreker worden aangepast voor speciale installatieomstandigheden?
Ja. Huixing stelt dat de productie kan worden aangepast aan omstandigheden zoals grote hoogte, hoge luchtvochtigheid, corrosieve omgevingen, speciale spanningsniveaus en specifieke breekvereisten.
Zorg voor een oplossing voor hoogspanningsstroomonderbrekers
Het kiezen van de juiste hoogspanningsschakelapparatuur is een technische beslissing die moet worden ondersteund door nauwkeurige elektrische parameters, omgevingseisen, beschermingsberekeningen en installatieomstandigheden. Huixing levert SF₆-gasstroomonderbrekers met dode tank voor buitenstations en transmissietoepassingen, met gepubliceerde spanningswaarden van 40,5 kV tot 245 kV en aangepaste opties voor verschillende projectvereisten. Als u een nieuw onderstation, een transmissieproject, een aansluiting op het elektriciteitsnet voor hernieuwbare energie of een renovatie van apparatuur plant,neem contact met ons opom uw spannings-, stroom-, uitschakelvermogen-, omgevings- en configuratievereisten te bespreken en een passende technische oplossing aan te vragen.
