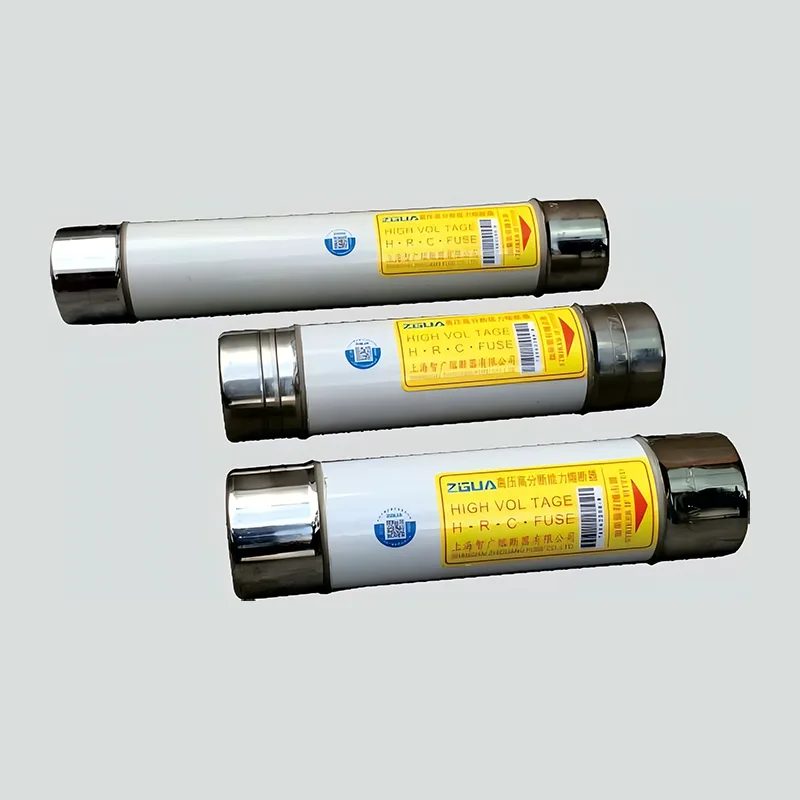

Hoogspanningslimietstroomzekering voor in olie ondergedompelde transformatoren zijn kernbeschermende componenten die worden gebruikt in middenspanningsdistributienetwerken van 10 kV–40,5 kV. Met superieure compatibiliteit bij olie-immersie en een stroombegrenzend uitschakelvermogen op millisecondenniveau, zijn ze essentiële apparatuur om de veilige werking van in olie ondergedompelde transformatoren te garanderen. Hieronder vindt u een gedetailleerd overzicht van hun belangrijkste toepassingsscenario's en prominente prestatievoordelen, waarbij hun technische sterke punten en praktische waarde bij de constructie van moderne energie-infrastructuur worden benadrukt.
Deze professionele beschermende zekeringen zijn afgestemd op de unieke bedrijfsomstandigheden van in olie ondergedompelde transformatoren en worden op grote schaal toegepast in meerdere velden van energiesystemen:
Ze fungeren als belangrijkste hoogspanningszijbescherming voor op pad gemonteerde transformatoren en onderstations van Amerikaanse stijl. Ze zijn verkrijgbaar met railaansluiting of plug-in-ontwerp met droog vat en kunnen direct worden geïnstalleerd in transformatorolietanks. Gebouwd met drielaagse afdichtingsstructuren die zijn geoptimaliseerd voor met olie gevulde omgevingen, bereiken ze uitstekende afdichtingsprestaties en blokkeren ze het binnendringen van vocht, wat de isolatie-eigenschappen zou aantasten. Ze beschermen transformatoren voornamelijk tegen kortsluiting in de interne wikkelingen, defecten aan de isolatie en kortsluitingsfouten aan de secundaire zijde, waardoor op effectieve wijze het doorbranden of ontploffen van de transformator als gevolg van oververhitting en elektrodynamische spanning wordt voorkomen.
In stedelijke en landelijke distributienetwerken worden deze zekeringen aangebracht aan de hoogspanningszijde van op palen gemonteerde olie-ondergedompelde buitentransformatoren. In combinatie met lastscheidingsschakelaars vormen ze een economische en zeer efficiënte beveiligingsoplossing. Ze zijn bestand tegen zware buitenomstandigheden, waaronder zoutnevel, zandstormen en drastische temperatuurschommelingen, en isoleren fouten snel om de verspreiding van fouten door het elektriciteitsnet te stoppen, waardoor een stabiele stroomvoorziening voor residentiële en industriële gebruikers wordt gegarandeerd.
In collectorcircuits van windparken en fotovoltaïsche energiecentrales bieden deze zekeringen betrouwbare bescherming voor op het elektriciteitsnet aangesloten olie-ondergedompelde transformatoren. Variabele en intermitterende vermogensafgifte uit hernieuwbare energiebronnen hebben de neiging onstabiele magnetiserende inschakelstroom van de transformator te genereren. Deze zekeringen kunnen normale inschakelstroom nauwkeurig onderscheiden van foutstroom om valse uitschakelingen te voorkomen, nauwkeurige spanningsmetingen en stabiele relaisbescherming te garanderen en een veilige netaansluiting van duurzame energie te garanderen.
Deze zekeringen worden vaak gebruikt in hoogspanningsdistributiesystemen van staal-, chemische, cement- en andere industriële installaties en passen zich aan veeleisende en complexe industriële belastingen aan en bieden betrouwbare bescherming tegen overbelasting en kortsluiting voor in olie ondergedompelde transformatoren. Hun compacte lay-out past goed in smalle industriële stroomverdeelkamers, en de plug-in-structuur maakt snelle vervanging mogelijk, waardoor de onderhoudstijd aanzienlijk wordt verkort en verliezen bij productie-uitval worden geminimaliseerd.
Deze zekeringen zijn speciaal gebouwd voor met olie gevulde bedrijfsomgevingen. De verbindingen tussen eindkappen en zekeringsbuizen hebben een dubbel afdichtingsontwerp met rubberen pakkingen en oliebestendige lijmen, waardoor lekkage van transformatorolie en externe vochtinfiltratie efficiënt wordt voorkomen. Bepaalde modellen met hoge specificaties maken gebruik van een plug-in-basisstructuur met een droog vat, waarbij zekeringselementen in droge vaten zijn geplaatst die zijn geïsoleerd van transformatorolie. Deze structuur handhaaft een stabiele interne veiligheid van het oliesysteem, maakt vervanging van zekeringen mogelijk zonder transformatorolie af te tappen en verlaagt effectief de dagelijkse onderhoudskosten.
De hoogspanningslimietstroomzekering voor in olie ondergedompelde transformatoren is uitgerust met uitstekende stroombeperkende eigenschappen en kan een foutonderbreking binnen 3 tot 6 milliseconden voltooien, veel sneller dan gewone stroomonderbrekers die gewoonlijk tientallen milliseconden in beslag nemen. Ze beperken de stijgende kortsluitstroom efficiënt met een stroombegrenzingsverhouding van minder dan 0,35, waardoor de elektrodynamische impact en thermische schade aan apparatuur worden verminderd, om transformatorwikkelingen en isolatiesystemen volledig te beschermen en de kosten voor foutreparatie te verminderen. Bovendien zijn hun nauwkeurige inverse tijd-stroomkarakteristieken (tolerantie binnen ±10%) goed bestand tegen de normale magnetiserende inschakelstroom van de transformator en voorkomen ze ongewenst trippen.
De zekeringen zijn vervaardigd met met kwartszand gevulde, afgedichte porseleinen buizen en kunnen elektrische bogen die tijdens het smelten ontstaan, snel afkoelen en doven, waardoor herstart van de boog en voorbijgaande overspanning worden vermeden. De zekeringsbuizen zijn gemaakt van hittebestendig en zeer sterk aluminiumoxideporselein, met een onderbrekingsvermogen van meer dan 1000MVA. Ze zorgen voor een stabiele onderbreking van het circuit en voorkomen gevaren zoals fase-naar-fase kortsluiting en explosie van apparatuur, waarbij ze volledig voldoen aan de strikte veiligheidscriteria voor in olie ondergedompelde elektrische apparatuur.
De zekeringen zijn licht en ruimtebesparend en passen in verschillende installatieruimtes, vooral in apparaten met beperkte ruimte, zoals op pad gemonteerde transformatoren in Amerikaanse stijl. Het plug-in ontwerp maakt het vervangen van zekeringen mogelijk zonder ingewikkeld gereedschap; één enkele werknemer kan de hele operatie buiten de transformatortank binnen 5 tot 10 minuten voltooien, waardoor de onderhoudscycli en de duur van de stroomuitval aanzienlijk worden verkort. Uitgerust met uniforme standaardinterfaces genieten ze een sterke compatibiliteit met lastscheidingsschakelaars, ringhoofdeenheden en andere stroomapparatuur, waardoor het technisch ontwerp en veldbouwwerkzaamheden worden vereenvoudigd.
Vergeleken met hoogspanningsstroomonderbrekers vereisen deze hoogspanningslimietstroomzekeringen voor in olie ondergedompelde transformatoren een veel lagere initiële investering en kosten slechts 1/5 tot 1/10 van de stroomonderbrekers. Dankzij de eenvoudige constructies zonder ingewikkelde mechanische bedieningscomponenten hebben ze nauwelijks routineonderhoud nodig. Met een lange levensduur en een laag uitvalpercentage vormen ze een zeer kosteneffectief beveiligingssysteem in combinatie met lastscheidingsschakelaars, waardoor ze ideaal zijn voor grootschalige promotie in distributienetwerken. Snelle foutisolatie vermindert ook de omvang en duur van uitval, waardoor de algehele betrouwbaarheid van de elektriciteitsvoorziening wordt verbeterd en indirecte economische verliezen worden beperkt.
