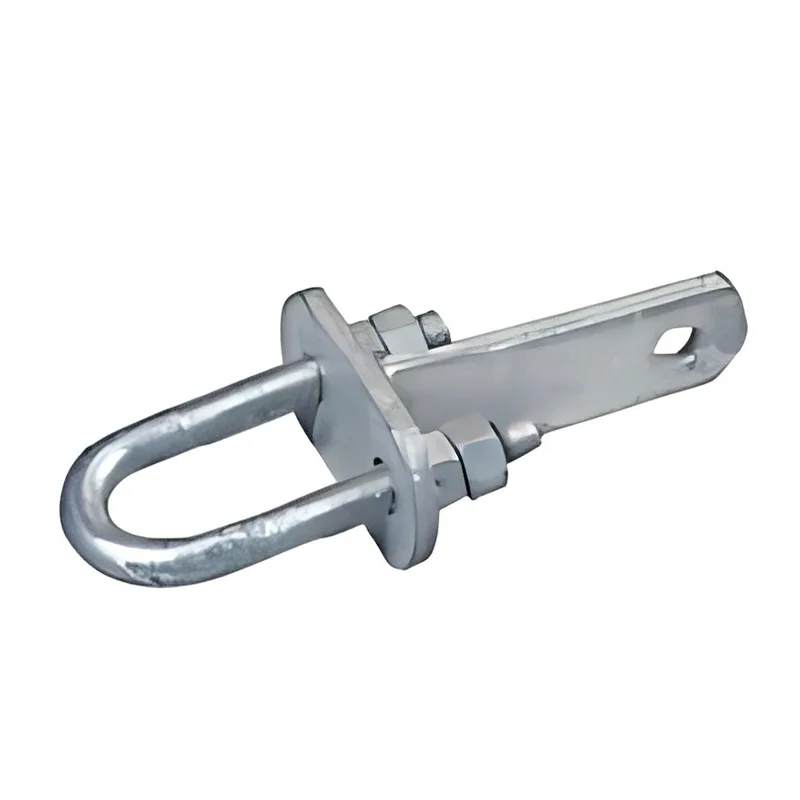

Huixingbiedt professioneel ontworpenConnectorfittingen voor onderstationsvoor energie-infrastructuurprojecten waarbij veilige mechanische verbindingen, stabiele elektrische prestaties en langdurige corrosieweerstand essentieel zijn. Deze fittingen zijn ontworpen voor de onderlinge verbinding van apparatuur, railinstallatie, het verbinden van geleiders en structurele montage. Ze helpen energietechnici betrouwbare substationsystemen te bouwen voor veeleisende werkomgevingen.
Artikelsamenvatting:Onderstationconnectorfittingen zijn kleine maar kritische componenten in elektriciteitsonderstations. Ze verbinden geleiders, stroomrails, isolatoren, structurele onderdelen en elektrische apparatuur en beheersen tegelijkertijd mechanische belastingen, trillingen, thermische bewegingen en blootstelling aan de omgeving. In deze gids worden de belangrijkste typen, toepassingen, materiaal- en oppervlaktebehandelingsoverwegingen, kwaliteitseisen en aankoopfactoren voor utiliteits-, EPC- en elektrotechnische projecten uitgelegd.
Inhoudsopgave
- Waarom zijn fittingen voor substationconnectoren belangrijk?
- Welke soorten connectorfittingen worden in onderstations gebruikt?
- Waar worden onderstationconnectorfittingen toegepast?
- Welke materialen en oppervlaktebehandelingen zijn belangrijk?
- Hoe moet u de juiste fittingen selecteren?
- Waarom Huixing overwegen voor onderstationverbindingscomponenten?
- Veelgestelde vragen
Waarom zijn fittingen voor substationconnectoren belangrijk?
Moderne onderstations zijn afhankelijk van honderden mechanische en elektrische aansluitpunten. Een transformator, stroomrail, stroomonderbreker, scheider, isolatorstring, geleider of ondersteunende structuur kan niet functioneren als een geïntegreerd systeem zonder correct geselecteerde verbindingshardware.
Connectorfittingen voor onderstationszorgen voor de interface tussen deze componenten. Afhankelijk van hun ontwerp kunnen ze mechanische belastingen overbrengen, geleiders beveiligen, de elektrische continuïteit behouden, beweging compenseren of onbedoeld losraken voorkomen.
Een betrouwbare aanpassing moet consistent presteren onder omstandigheden zoals:
- Continue elektrische belasting en temperatuurveranderingen
- Wind, trillingen en mechanische belasting
- Thermische uitzetting en krimp
- Buitenvocht, oxidatie en industriële vervuiling
- Kortsluiting van mechanische krachten en abnormale bedrijfsomstandigheden
- Installatie- en onderhoudsvereisten op lange termijn
Om deze reden mag de keuze van de fitting niet alleen gebaseerd zijn op afmetingen of aankoopprijs. Mechanische sterkte, contactbetrouwbaarheid, corrosieweerstand, maatnauwkeurigheid, installatiecompatibiliteit en verwachte gebruiksomstandigheden moeten allemaal samen worden geëvalueerd.
Welke soorten connectorfittingen worden in onderstations gebruikt?
Verschillende aansluitpunten vereisen verschillende hardwarestructuren. Een goed ontworpen productassortiment omvat normaal gesproken componenten voor apparatuuraansluitingen, railbevestiging, isolatormontage, adersplitsing en vergrendeling.
| Montagetype | Primaire functie | Typische toepassing | Belangrijkste vereiste |
|---|---|---|---|
| Links en platen | Mechanische verbinding | Uitrusting en structurele montage | Hoge sterkte en maatnauwkeurigheid |
| U-bouten en U-type schroeven | Klemmen en bevestigen | Busbars en structurele leden | Stabiele klemkracht |
| Kogel-en-socket-fittingen | Isolatie-aansluiting | Isolatiereeksconstructie | Flexibele beweging en draagvermogen |
| Gaffels en pinnen | Gezamenlijke verbinding en vergrendeling | Isolator- en hardware-assemblages | Veilige mechanische koppeling |
| Verbindingsconnectoren | Geleideraansluiting | Geleider verbinden en repareren | Betrouwbaar elektrisch contact |
| Uitzettingsvoegen | Thermische bewegingscompensatie | Busbar-systemen | Gecontroleerde flexibiliteit |
| Koper-aluminium overgangsfittingen | Verbinding van ongelijksoortig metaal | Koper-naar-aluminium interfaces | Galvanische corrosiecontrole |
Deze classificatie maakt de aanschaf eenvoudiger omdat ingenieurs de fittingstructuur kunnen afstemmen op de daadwerkelijke verbindingsfunctie in plaats van alle onderstationhardware als uitwisselbaar te beschouwen.
Waar worden onderstationconnectorfittingen toegepast?
Apparatuur-interconnectie
Connectorcomponenten kunnen worden gebruikt om mechanische of geleidende verbindingen tot stand te brengen tussen grote onderstationapparatuur. Verstelbare verbindingsstructuren zijn ook geschikt voor verschillende installatiehoeken en afstandsvereisten, waardoor ze handig zijn wanneer de lay-out van apparatuur van project tot project varieert.
Busbar-installatie
Rails moeten nauwkeurig gepositioneerd blijven en tegelijkertijd bestand zijn tegen elektrische belastingen, trillingen, windkrachten en temperatuurgerelateerde bewegingen. U-bouten, klemmen, platen, steunen en uitzettingsgerelateerde componenten helpen een stabiele positionering gedurende de gehele gebruikscyclus te behouden.
Isolatorstringconstructie
Kogelfittingen, gaffels, pennen en aanverwante hardware worden vaak gebruikt bij het verbinden van isolatoren met geleiders of ondersteunende constructies. Hun mechanische ontwerp zorgt ervoor dat de assemblage beweging kan accommoderen terwijl een veilige verbinding behouden blijft.
Geleidersplitsing en overgangsverbindingen
Verbindingsconnectoren en overgangsfittingen zijn vooral belangrijk wanneer geleiders moeten worden verbonden of wanneer koperen en aluminium geleiders elkaar ontmoeten. Goed ontworpen overgangscomponenten kunnen helpen de verschillen tussen ongelijksoortige metalen aan te pakken en het risico op verslechtering van de verbinding te verminderen.
Structurele bevestiging en onderhoud
Connectorfittingen ondersteunen ook de installatie en het onderhoud van staalwerk en elektrische assemblages van onderstations. Gestandaardiseerde afmetingen kunnen vervangingswerkzaamheden vereenvoudigen, de installatietijd verkorten en onderhoudsteams helpen apparatuur efficiënter te herstellen.
Welke materialen en oppervlaktebehandelingen zijn belangrijk?
Materiaalkeuze heeft rechtstreeks invloed op de levensduur en mechanische prestaties van hardware voor onderstationverbindingen. Staal wordt gewoonlijk gekozen waar een hoge mechanische sterkte vereist is, terwijl koper, aluminium en gespecialiseerde legeringen kunnen worden gebruikt waar elektrische geleidbaarheid of gewichtsvermindering prioriteit heeft.
Voor installaties buitenshuis is oppervlaktebescherming net zo belangrijk. De productinformatie van Huixing benadrukt thermisch verzinken als een belangrijke behandeling voor het verbeteren van de corrosieweerstand. Een uniforme zinklaag helpt blootgestelde stalen oppervlakken te beschermen tegen oxidatie en roest, vooral in buitenomgevingen.
Belangrijke materiaal- en productieoverwegingen zijn onder meer:
- Mechanische sterkte:De fitting moet bestand zijn tegen de verwachte trek-, schuif- en belastingskrachten.
- Maatnauwkeurigheid:Nauwkeurige afmetingen helpen installatieproblemen en verkeerde uitlijning van verbindingen te voorkomen.
- Elektrische prestaties:Geleidende verbindingscomponenten moeten een stabiel contact met de juiste contactweerstand bieden.
- Corrosiebescherming:Oppervlaktebehandelingen moeten overeenkomen met de vochtigheid, vervuiling, blootstelling aan zout en de buitenomstandigheden van de locatie.
- Thermische compatibiliteit:Componenten moeten rekening houden met verwachte temperatuurveranderingen en thermische bewegingen.
- Consistentie van de productie:Een constante productiekwaliteit is essentieel wanneer kranen in grote hoeveelheden voor hetzelfde project worden ingekocht.
Hoe moet u de juiste fittingen selecteren?
Het kiezen van de juiste verbindingshardware begint met de daadwerkelijke technische vereisten en niet alleen met de productnaam. Inkoopteams en elektrotechnici moeten de volledige verbindingsomgeving beoordelen voordat ze de specificaties bevestigen.
1. Bevestig de verbindingsfunctie
Bepaal of het onderdeel nodig is voor de aansluiting van apparatuur, het verbinden van geleiders, railondersteuning, structurele bevestiging, isolatormontage of compensatie van thermische uitzetting.
2. Controleer afmetingen en compatibiliteit
Aansluitafmetingen, boutopstellingen, geleiderafmetingen, installatiehoeken en montage-interfaces moeten overeenkomen met de bestaande of geplande apparatuur. Dimensionale compatibiliteit vermindert wijzigingswerk tijdens de installatie.
3. Evalueer de besturingsomgeving
Voor buitenstations verdient de corrosieweerstand bijzondere aandacht. Kust-, vochtige, industriële en zwaar vervuilde omgevingen kunnen een betere oppervlaktebescherming en zorgvuldig geselecteerde materialen vereisen.
4. Houd rekening met mechanische en elektrische belastingen
De fitting moet in staat zijn de verwachte mechanische krachten te verwerken en tegelijkertijd betrouwbare elektrische prestaties te behouden, waarbij geleidbaarheid deel uitmaakt van zijn functie.
5. Beoordeel de kwaliteitscontrole en leveringscapaciteit
Voor grote infrastructuurprojecten zijn consistente batches en betrouwbare levering net zo belangrijk als de prestaties van individuele producten. Kopers moeten de grondstoffencontrole, productienauwkeurigheid, inspectieprocedures, verpakking en productiecapaciteit evalueren voordat ze bulkbestellingen plaatsen.
Waarom Huixing overwegen voor onderstationverbindingscomponenten?
Huixing positioneert zijn onderstationverbindingsproducten rond praktische eisen op het gebied van energietechniek, waaronder mechanische sterkte, corrosieweerstand, nauwkeurige montage en betrouwbare werking op de lange termijn. Volgens de productinformatie zijn de fittingen vervaardigd uit staal en beschermd door thermisch verzinken, terwijl de productie kwaliteitscontroles omvat, van de inspectie van grondstoffen tot het testen van het eindproduct.
Het bedrijf biedt ook een breder assortimentonderstation fittingen, ondersteunende toepassingen zoals railinstallatie, apparatuuraansluiting, isolatiemontage, geleideraansluiting en structurele bevestiging. Dit bredere productassortiment kan nuttig zijn voor projecten die een gecoördineerde inkoop vereisen in plaats van elk onderdeel afzonderlijk in te kopen.
Voor internationale kopers een capabeleChinese fabrikant en leveranciermoet consistente specificaties, ondersteuning op maat, coördinatie van bulkorders en responsieve technische communicatie kunnen bieden. Deze factoren kunnen de projectplanning en de totale inkoopkosten rechtstreeks beïnvloeden.
Bij het beoordelen van een leverancier is het nuttig om waar nodig tekeningen, materiaalinformatie, details over de oppervlaktebehandeling, toepasselijke normen, inspectiedocumentatie, verpakkingsspecificaties en monsters op te vragen. Hierdoor ontstaat er een duidelijkere technische basis voor het vergelijken van leveranciers en het verminderen van inkooprisico's.
Veelgestelde vragen
Waar worden onderstationconnectorfittingen voor gebruikt?
Ze worden gebruikt om mechanische en elektrische verbindingen binnen onderstations tot stand te brengen. Veel voorkomende toepassingen zijn onder meer de onderlinge verbinding van apparatuur, railbevestiging, isolatormontage, splitsing van geleiders, structurele bevestiging en thermische bewegingscompensatie.
Waarom is thermisch verzinken belangrijk voor onderstationfittingen?
Thermisch verzinken zorgt voor een beschermende zinklaag over stalen oppervlakken. Het helpt oxidatie en corrosie te verminderen, waardoor gegalvaniseerde fittingen bijzonder geschikt zijn voor elektriciteitsinfrastructuur buitenshuis die wordt blootgesteld aan vocht en veranderende weersomstandigheden.
Kunnen verbindingsfittingen met verschillende metalen worden gebruikt?
Ja, er kunnen gespecialiseerde overgangsfittingen worden ontworpen voor verbindingen tussen ongelijksoortige metalen zoals koper en aluminium. Het juiste ontwerp helpt bij het aanpakken van de verschillende materiaaleigenschappen en vermindert het risico op galvanische corrosie bij de verbinding.
Hoe kies ik de juiste fitting voor een onderstationproject?
Begin met de verbindingsfunctie, afmetingen van geleider of apparatuur, mechanische belastingen, elektrische vereisten, omgevingsomstandigheden, oppervlaktebehandeling en toepasselijke projectnormen. Leverancierstekeningen en technische specificaties moeten vóór de definitieve selectie worden beoordeeld.
Zijn op maat gemaakte onderstationconnectorfittingen beschikbaar?
Afhankelijk van de fabrikant en de projectvereisten kan maatwerk mogelijk zijn. Kopers moeten verbindingsafmetingen, tekeningen, materiaalvoorkeuren, bedrijfsomstandigheden, vereiste hoeveelheden en toepasselijke technische normen opgeven wanneer zij een oplossing op maat aanvragen.
Conclusie
Betrouwbare verbindingshardware is van fundamenteel belang voor een veilige en stabiele werking van onderstations. Van de onderlinge verbinding van apparatuur en railbevestiging tot het verbinden van geleiders en het monteren van isolatoren: goed ontworpen fittingen helpen de mechanische integriteit en betrouwbare elektrische verbindingen gedurende lange bedrijfsperioden te behouden. Als u hoogwaardige fittingen aanschaft voor een nieuw onderstation, netwerkupgrade, onderhoudsproject of bulkenergie-infrastructuurtoepassing,neem contact met ons opbij Huixing om uw technische vereisten, productspecificaties, maatwerkbehoeften en inkoopplannen te bespreken.
