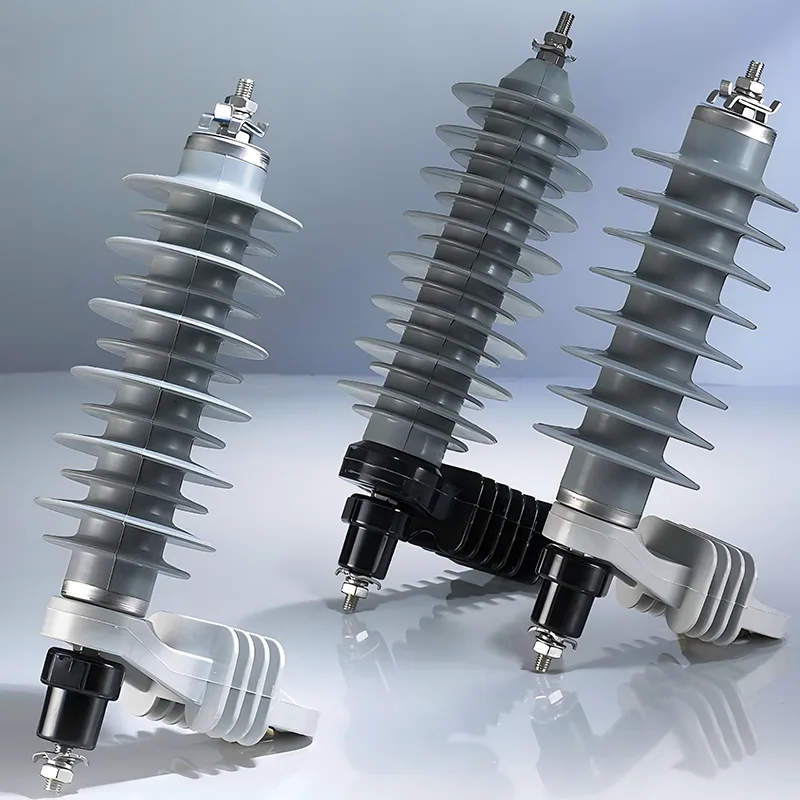

Middenspanningsoverspanningsafleiders zijn essentiële beveiligingscomponenten voor 10-35 kV stroomdistributiesystemen, speciaal ontworpen om elektrische installaties te beschermen tegen gevaarlijke voorbijgaande overspanningen veroorzaakt door blikseminslag en schakelacties. Als eerste verdedigingslinie voor middenspanningsnetwerken voorkomen ze uitval van apparatuur, minimaliseren ze stroomuitval en zorgen ze voor een stabiele werking van stedelijke en landelijke distributienetwerken.
Middenspannings-overspanningsafleiders worden geïnstalleerd op hoofdlijnen, zijlijnen en lijnhoeken van 10-35 kV bovengrondse distributienetwerken en onderdrukken op effectieve wijze door bliksem veroorzaakte onmiddellijke overspanningen. Ze voorkomen defecten aan de lijnisolatie en schade aan apparatuur, waardoor een continue stroomtoevoer langs de belangrijkste transmissieroutes wordt gegarandeerd.
Deze afleiders, aangebracht aan de inlaat- en uitlaatuiteinden van kernfaciliteiten, waaronder middenspanningsdistributietransformatoren, schakelapparatuur en kabelafsluitingen, absorberen energie van zowel schakel- als bliksemoverspanningen en vormen zo een stevig beschermend schild voor belangrijke stroomapparatuur.
Ze worden gebruikt op railsecties, secundaire circuits van instrumenttransformatoren en apparaten voor blindvermogencompensatie in 10-35 kV-substations. Ze werken gestaag onder de nominale bedrijfsspanning en voorkomen permanente schade aan precisiemeet- en regelapparatuur in substations.
Ze zijn ideaal voor het beveiligen van buitenapparatuur op palen en verbindingspunten tussen kabels en bovenleidingen in stedelijke en landelijke distributienetwerken. Dankzij hun uitstekende weersbestendigheid presteren ze betrouwbaar onder zware buitenomstandigheden en bieden ze volledige overspanningsbeveiliging voor verspreide stroomdistributielocaties.
Middenspannings-overspanningsafleiders beschikken over vier superieure eigenschappen, waardoor ze een ideale oplossing zijn voor overspanningsbeveiliging:
Ze zijn gebouwd met geavanceerde, gapless zinkoxide-kernen en beschikken over uitstekende niet-lineaire volt-ampère-eigenschappen. Ze houden een ultralage lekstroom binnen het bereik van microampère tot milliampère onder normale bedrijfsspanning. Wanneer er sprake is van overspanning, neemt hun weerstand onmiddellijk af, waardoor overtollige energie snel wordt afgevoerd en een snelle bescherming wordt bereikt.
Ze worden geleverd met behuizingen van siliconenrubbercomposiet of porselein en hebben een uitstekend afdichtingsvermogen om bestand te zijn tegen zware omstandigheden zoals hoge luchtvochtigheid en zware vervuiling. Hun nominale spanningen zijn perfect compatibel met middenspanningssystemen, waardoor een eenvoudige en flexibele installatie mogelijk is.
Dankzij hun eenvoudige en lichtgewicht structuur hebben middenspannings-overspanningsafleiders geen complex dagelijks onderhoud nodig, alleen routinematige visuele inspecties. Defecte producten kunnen snel worden vervangen, waardoor de onderhoudswerkzaamheden en de bedrijfskosten gedurende de gehele levensduur aanzienlijk worden verminderd.
Anders dan traditionele overspanningsafleiders sluit de gapless-structuur veelvoorkomende fouten uit, zoals veroudering van de openingen en falen van de isolatie, waardoor de beschermende stabiliteit aanzienlijk wordt verbeterd en de levensduur wordt verlengd. Ze passen goed bij andere distributienetwerkapparaten en verhogen effectief het algehele isolatieniveau van het hele elektriciteitsnet.
|
MOA-type |
MOA-beoordeling |
MCOV |
1/10μs steil |
8/20μs bliksem |
30/60 μs-schakeling |
2 ms rechthoekig |
4/10 μs hoog |
|
kV(r.m.s) |
太kV |
A |
kA |
||||
|
YH5W-3 |
3 |
2.55 |
11.3 |
9 |
8.90 |
150 |
65 |
|
YH5W-6 |
6 |
5.10 |
22.6 |
18 |
16.8 |
150 |
65 |
|
YH5W-9 |
9 |
7.65 |
33.7 |
27 |
23.8 |
150 |
65 |
|
YH5W-10 |
10 |
8.40 |
36.0 |
30 |
26.4 |
150 |
65 |
|
YH5W-11 |
11 |
9.40 |
40.0 |
33 |
30.0 |
150 |
65 |
|
YH5W-12 |
12 |
10.2 |
42.2 |
36 |
31.7 |
150 |
65 |
|
YH5W-15 |
15 |
12.7 |
51.0 |
45 |
38.5 |
150 |
65 |
|
YH5W-18 |
18 |
15.3 |
61.5 |
54 |
46.5 |
150 |
65 |
|
YH5W-21 |
21 |
17.0 |
71.8 |
63 |
54.5 |
150 |
65 |
|
YH5W-24 |
24 |
19.5 |
82.0 |
72 |
62.6 |
150 |
65 |
|
YH5W-27 |
27 |
22.0 |
92.0 |
81 |
69.8 |
150 |
65 |
|
YH5W-30 |
30 |
24.4 |
102 |
90 |
79.0 |
150 |
65 |
|
YH5W-33 |
33 |
27.5 |
112 |
99 |
86.7 |
150 |
65 |
|
YH5W-36 |
36 |
29.0 |
117 |
103 |
92.4 |
150 |
65 |
|
YH5W-39 |
39 |
31.5 |
123 |
108 |
94.0 |
150 |
65 |
|
YH5W-42 |
42 |
34.0 |
126 |
111 |
101 |
150 |
65 |
|
YH5W-45 |
45 |
36.5 |
128 |
119 |
105 |
150 |
65 |
|
YH5W-48 |
48 |
39.0 |
139 |
127 |
110 |
150 |
65 |
|
YH5W-51 |
51 |
40.8 |
151 |
134 |
115 |
150 |
65 |
|
YH5W-54 |
54 |
42.0 |
160 |
143 |
119 |
150 |
65 |
|
YH5W-60 |
60 |
48.0 |
178 |
159 |
132 |
150 |
65 |
|
YH5W-66 |
66 |
53.0 |
196 |
175 |
145 |
150 |
65 |
|
YH5W-69 |
69 |
55.2 |
205 |
183 |
152 |
150 |
65 |
