Middenspanningsisolatoren

Huixing is gespecialiseerd in de productie van duurzame en hoogwaardige elektrische isolatiecomponenten voor wereldwijde 10-35kV-voedingssystemen. Als vertrouwde leverancier leveren wij middenspanningsisolatoren die betrouwbare mechanische ondersteuning en elektrische isolatie bieden. Ze zijn gemaakt van siliconenrubber en zijn bestand tegen zware buitenomstandigheden, vereisen minimaal onderhoud en garanderen de veilige werking van transmissielijnen en onderstations.

Stuur onderzoek

Productomschrijving

Middenspanningsisolatoren zijn essentiële veiligheidscomponenten voor 10-35 kV-voedingssystemen en bieden essentiële mechanische ondersteuning en elektrische isolatie tussen onder spanning staande geleiders en geaarde constructies. Deze producten dienen als de kernisolatie-infrastructuur van distributienetwerken en voorkomen stroomlekken, kortsluitingen en schade aan apparatuur, waardoor de veilige en stabiele werking van transmissielijnen, onderstations en buitendistributieapparatuur in alle werkomgevingen wordt gegarandeerd.

Essentiële implementatietoepassingen

Ondersteuning van bovengrondse transmissie- en distributielijnen

Geïnstalleerd op rechtlijnige ophangtorens en spanningshoektorens voor 10-35 kV bovengrondse lijnen, scheiden middenspanningsisolatoren geleiders effectief van torenconstructies, elimineren elektrische lekkage en zorgen voor een stabiele stroomtransmissie over lange afstanden.

Distributienetwerkverbinding en verbindingsbescherming

Ze worden ingezet op vertakkingsknooppunten en kabelaansluitpunten van middenspanningsdistributienetwerken en zorgen voor een goede elektrische isolatie tussen verschillende lijndelen. Dit vermijdt fase-naar-fase kortsluiting en aardontladingen, en past zich aan complexe buitenbedradingslay-outs aan.

Interne isolatie en ondersteuning van onderstations

Toegepast op railsteunen en geleidende verbindingen van stroomonderbrekers en scheidingsschakelaars in onderstations, behouden deze isolatoren een stabiele isolatie terwijl ze hoogspanningsgeleiders dragen. Ze scheiden onder spanning staande componenten van geaarde onderstationfaciliteiten om de veilige werking van alle interne apparaten te garanderen.

Installatie van op palen gemonteerde apparatuur voor buiten

Ze fungeren als montagebasis voor paalgemonteerde apparaten buitenshuis, inclusief uitvalzekeringen en overspanningsafleiders in stedelijke en landelijke distributienetwerken. Door de integratie van mechanische ondersteuning en elektrische isolatiefuncties zijn ze bestand tegen zware buitenomgevingen zoals hoge luchtvochtigheid en vervuiling, en behouden ze een stabiele isolatie voor apparatuur en hoogspanningsleidingen.

Superieure prestatievoordelen

Middenspanningsisolatoren hebben vier kernsterkten, waardoor ze onmisbare onderdelen zijn voor alle middenspanningssystemen:

Uitzonderlijke elektrische isolatie-eigenschappen

Door gebruik te maken van reguliere siliconenrubberisolatiematerialen, hebben deze isolatoren een sterke diëlektrische doorslagweerstand. Ze zijn effectief bestand tegen overspanningspieken in het systeem, voorkomen flashover van de isolatie en zorgen voor een stabiele stroomvoorziening onder voorbijgaande elektrische spanning.

Veelzijdig ontwerp voor diverse toepassingen

Ze zijn verkrijgbaar in verschillende typen, waaronder ophangisolatoren, paalisolatoren, lange staafisolatoren en dwarsarmisolatoren, en voldoen aan de gedifferentieerde installatievereisten voor elektriciteitsleidingen, onderstations en distributiefaciliteiten. Gestandaardiseerde structuren maken een flexibele en gemakkelijke installatie in alle scenario's mogelijk.

Uitstekende weersomstandigheden en mechanische duurzaamheid

Siliconenrubber beschikt over uitstekende weersbestendigheid, weerstand tegen vervuiling en weerstand tegen veroudering, waardoor een stabiele werking mogelijk is onder extreme temperaturen, regen, sneeuw en zware vervuiling. Ze beschikken ook over voldoende mechanische sterkte om geleiderbelastingen te dragen en wind, ijs en andere externe krachten te weerstaan.

Minimale onderhoudsvereisten en lange levensduur

Met hun eenvoudige en stevige structuur hebben middenspanningsisolatoren geen ingewikkeld dagelijks onderhoud nodig, alleen regelmatige visuele inspecties. Ze worden nauwelijks beïnvloed door omgevingsfactoren, waardoor de werklast voor het onderhoud van het distributienetwerk en de bedrijfskosten gedurende hun lange levensduur aanzienlijk worden verminderd.

Code	Model	Beoordeeld spanning (kV)	Treksterkte Kracht (kN)	Structuur hoogte (mm)	Isolerend afstand (mm)	Min. nominaal kruip afstand (mm)	Volledige golf bliksem impuls weerstaan	1 minuut vermogen frequentie nat weerstaan spanning (kV)	Verpakkingsdetails
Code	Model	Beoordeeld spanning (kV)	Treksterkte Kracht (kN)	Structuur hoogte (mm)	Isolerend afstand (mm)	Min. nominaal kruip afstand (mm)	Volledige golf bliksem impuls weerstaan	1 minuut vermogen frequentie nat weerstaan spanning (kV)	CTN-grootte (mm)	GW (kg)	NW (kg)	Nrs/ CTN
WYA-1	FXB-12/70CT	12	70	330±15	150	355	105	45	392827	16	14.5	12
WYA-2	FXB1-15/70CT	15	70	380±15	195	460	140	65	432827	17.2	16	12
WYA-3	FXB1-15/70CE	15	70	425±15	240	510	145	65	502827	18	16.8	12
WYA-4	FXB-21/70CT	21	70	300±15	140	530	190	92	362827	16.5	15	12
WYA-5	FXB1-24/70YB	24	70	460±15	260	650	200	75	523229	22	21	12
WYA-6	FXB1-24/70ST	24	70	390±15	192	650	150	70	433732	21	19.5	12
WYB-7	FXB1-25/70CT	25	70	456±15	260	650	200	75	503129	18	16.8	12
WYA-8	FXB1-24/70CT	24	70	455±15	260	680	155	70	513128	19	17.8	12
WYA-9	FXB3-33/120SB	33	120	598±15	400	1000	150	50	633732	27	25	12
WYA-10	FXB1-33/70CT	33	70	588±15	390	950	150	50	623732	26	24	12
WYA-11	FXB1-33/70CT	33	70	598±15	400	1000	150	50	633732	26.5	24.5	12
WYA-12	FXB-36/70CT	36	70	519±15	333	820	210	80	563732	22	20	12
WYA-13	FXB1-36/70CT	36	70	630±15	430	1120	220	85	663732	29	27	12
WYA-14	FXB4-36/70SB	36	70	640±15	440	1280	230	95	673732	30	28	12

Code	Model	Beoordeeld spanning (kV)	Gebogen Sterk H (KN)	Structuur hoogte (mm)	Isolerend afstand (mm)	Min. nominaal kruip afstand (mm)	Volledige golf bliksem impuls weerstaan	1min vermogen frequentie nat weerstaan spanning (kV)	Verpakkingsdetails
Code	Model	Beoordeeld spanning (kV)	Gebogen Sterk H (KN)	Structuur hoogte (mm)	Isolerend afstand (mm)	Min. nominaal kruip afstand (mm)	Volledige golf bliksem impuls weerstaan	1min vermogen frequentie nat weerstaan spanning (kV)	CTN-grootte (mm)	GW (kg)	NW (kg)	Nrs/ CTN
WYC-1	FZS-15/9	15	9	255	190	450	110	45	350280280	26.5	25	12
WYC-2	FZS-24/3	24	3	288	280	750	150	70	470390330	35	34	20
WYC-3	FZS-24/4	24	4	195	187	830	150	70	475200395	34	33	20
WYC-4	FZSW-24/5	24	5	286	210	630	150	70	320320310	20	18.5	9
WYC-5	FZSW-24/15	24	15	280	180	660	150	70	305320310	20	18.5	9
WYC-6	FZSW-35/10	35	10	400	340	970	210	95	400340350	22.5	21	12
WYC-7	FZSW-36/4	36	4	410	320	750	170	70	440320365	27	26	9
WYC-8	FZS-36/4	36	4	390	320	750	170	70	410280260	12.5	11.4	6
WYC-9	FZSW-36/8	36	8	450	411	1320	200	85	500500300	23	22	6
WYC-10	FZS-36/9	36	9	457	370	1000	200	80	480300260	22.5	21.3	6
WYC-11	FZS3-72/6	72	6	770	650	1830	325	140	810410180	38	33	3
WYC-12	FZS-126/10	126	10	1220	1070	3180	450	185	1300360210	60	50	2

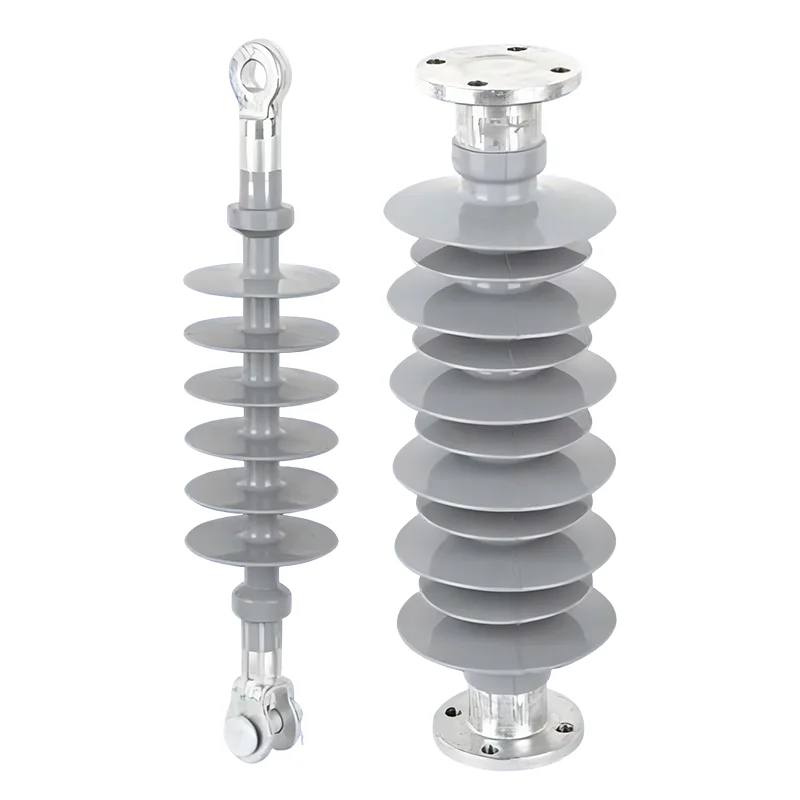

Medium Voltage Insulators
