Hoogspanningsscheideris een cruciaal onderdeel voor veilige elektrische isolatie in transmissie-, distributie-, onderstation- en industriële energiesystemen.Huixinglevert de hoogspanningsscheider uit de GW4-serie met spanningsklassen van 40,5 kV tot 252 kV, waarbij zichtbare isolatie, robuuste isolatie, corrosiebestendigheid en flexibele installatie worden gecombineerd voor veeleisende stroomtoepassingen buitenshuis.
Een hoogspanningsscheider is ontworpen om een duidelijk zichtbare isolatieopening te creëren nadat een hoogspanningscircuit spanningsloos is gemaakt. In tegenstelling tot een stroomonderbreker wordt deze voornamelijk gebruikt voor elektrische isolatie in plaats van voor het onderbreken van foutstroom. Dit maakt het tot een essentieel veiligheidsapparaat tijdens apparatuurinspectie, onderhoud, schakelhandelingen en configuratie van het stroomsysteem.

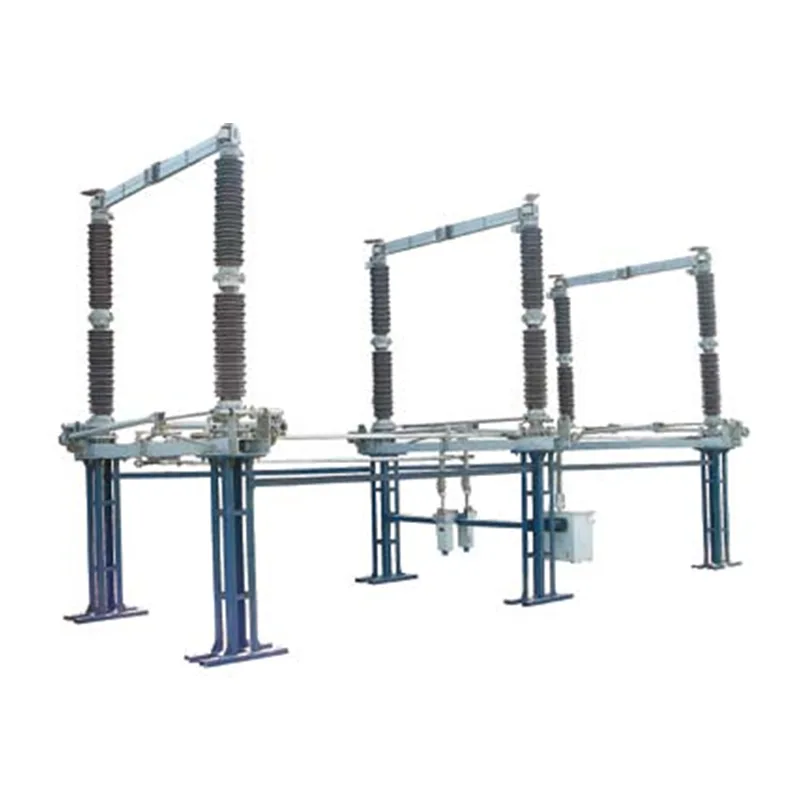

De GW4-serie van Huixing maakt gebruik van een horizontaal roterende structuur met dubbele kolommen en bestrijkt spanningsklassen van 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV en 252 kV. Het ontwerp omvat geleidende componenten van een aluminiumlegering, corrosiebestendige hardware, optionele aardingsschakelaars en isolatiestructuren bedoeld voor uitdagende buitenomgevingen.
Inhoudsopgave
- Wat is een hoogspanningsscheider?
- Waarom is een hoogspanningsscheider belangrijk?
- Hoe werkt de GW4-hoogspanningsscheider?
- Waar worden hoogspanningsscheiders gebruikt?
- Wat zijn de belangrijkste voordelen?
- Met welke technische parameters moeten kopers rekening houden?
- Hoe moet u het juiste model selecteren?
- Veelgestelde vragen
- Conclusie
Wat is een hoogspanningsscheider?
Een hoogspanningsscheider, ook wel hoogspanningsisolator genoemd, is een mechanisch schakelapparaat dat wordt gebruikt om elektrische isolatie te bieden in hoogspanningscircuits. Het primaire doel ervan is om een deel van een elektrisch systeem te scheiden van het onder spanning staande netwerk, zodat onderhoudspersoneel onder goed vastgestelde veiligheidsomstandigheden aan de apparatuur kan werken.
Een van de belangrijkste kenmerken is de zichtbare isolatieopening die ontstaat wanneer de hoofdcontacten worden geopend. Deze fysieke scheiding geeft op eenvoudige wijze aan dat het betreffende circuitgedeelte is geïsoleerd.
Het is belangrijk om een scheider te onderscheiden van een stroomonderbreker. Een stroomonderbreker is ontworpen om de normale belastingsstroom en foutstroom te onderbreken, terwijl een scheider over het algemeen wordt bediend wanneer het circuit al spanningsloos is en bedoeld is om een veilig isolatiepunt tot stand te brengen.
- Biedt een zichtbaar elektrisch isolatiepunt.
- Ondersteunt veilig onderhoud van hoogspanningsapparatuur.
- Helpt bij het scheiden van rails, transformatoren, lijnen en stroomonderbrekers.
- Kan worden geconfigureerd met een aardingsschakelaar voor extra veiligheid.
- Ondersteunt schakelinrichtingen in onderstations en transmissiesystemen.
Waarom is een hoogspanningsscheider belangrijk?
Hoogspanningsinfrastructuur vereist meerdere beschermingslagen, omdat elektrische storingen, onbedoelde bekrachtiging en onjuist schakelen ernstige schade aan apparatuur en personeelsrisico's kunnen veroorzaken. A properly engineered disconnector contributes to this safety architecture by establishing a dependable physical isolation point.
In een onderstation kan het voor onderhoud bijvoorbeeld nodig zijn dat een transformator, railsectie, transmissielijn of stroomonderbreker wordt gescheiden van het onder spanning staande netwerk. Nadat het betreffende circuit spanningsvrij is gemaakt en de vereiste schakelsequentie is voltooid, kan de scheider de noodzakelijke isolatie tot stand brengen.
Voor systemen met een aardingsschakelaar kan mechanische vergrendeling helpen bij het afdwingen van de juiste bedieningsvolgorde tussen de hoofdscheider en het aardingsmechanisme. Dit vermindert de kans op een onveilige bediening en helpt de algehele schakeldiscipline te verbeteren.
Hoe werkt de GW4-hoogspanningsscheider?
De GW4-serie maakt gebruik van een horizontale roterende structuur met dubbele kolommen. Wanneer het mechanisme in werking is, roteren de geleidende componenten om een open isolatieafstand te creëren. De resulterende opening zorgt voor een zichtbare scheiding tussen het geïsoleerde circuit en de bekrachtigde zijde.
De geleidende staaf maakt gebruik van een profiel van een hoge sterkte aluminiumlegering, terwijl een flexibele koperen gevlochten verbinding helpt een betrouwbare elektrische geleiding te behouden. In de contactstructuur worden roestvrijstalen veren met externe druk gebruikt om een stabiele contactdruk te behouden en tegelijkertijd corrosie te weerstaan.
Voor installaties buitenshuis krijgen de blootliggende metalen componenten een thermisch verzinkte behandeling, terwijl de transmissiecomponenten roestvrijstalen pennen en composietbussen kunnen bevatten. Deze constructiekeuzes zijn vooral waardevol wanneer apparatuur wordt blootgesteld aan regen, sneeuw, zoutnevel, industrieel stof, temperatuurveranderingen en andere omgevingsfactoren.
Geselecteerde configuraties kunnen ook sorteerringen en afschermingsafdekkingen bevatten. Deze componenten helpen de distributie van elektrische velden te verbeteren en radio-interferentie te verminderen in veeleisende hoogspanningstoepassingen.
Waar worden hoogspanningsscheiders gebruikt?
Een hoogspanningsscheider kan worden toegepast in een breed scala aan elektrische infrastructuur. De juiste spanningsklasse, stroomsterkte, isolatieniveau, mechanische configuratie en omgevingsontwerp zijn afhankelijk van het project.
Elektriciteitscentrales en onderstations
In thermische, hydro-elektrische, zonne-energie- en andere energieopwekkingsfaciliteiten kunnen scheiders transformatoren, stroomonderbrekers, stroomrails en andere belangrijke apparatuur isoleren. In onderstations kunnen ze railsecties en onderhoudsisolatie ondersteunen.
Transmissie- en distributienetwerken
Hoogspanningstransmissielijnen vereisen betrouwbare isolatieapparatuur voor onderhouds- en schakelwerkzaamheden. Afhankelijk van de systeemconfiguratie kunnen scheiders ook worden gebruikt bij spanningstransformatoren en overspanningsafleiders.
Hernieuwbare energieprojecten
Grote fotovoltaïsche en windenergie-installaties vereisen betrouwbare schakel- en isolatieapparatuur. De 40,5 kV- en 72,5 kV-configuraties kunnen geschikt zijn voor bepaalde toepassingen op het gebied van hernieuwbare energie, terwijl modellen met hogere spanning de netaansluiting en onderstationinfrastructuur kunnen ondersteunen.
Industriële energiesystemen
Metallurgische fabrieken, chemische faciliteiten en andere grote industriële locaties gebruiken vaak hoogspanningsdistributiesystemen. Een robuuste scheider kan onderhoudsisolatie bieden voor hoogspanningswerkplaatsapparatuur en tegelijkertijd weerstand bieden tegen trillingen en vervuilde omgevingen.
Spoorwegen en speciale hoogspanningssystemen
Gespecialiseerde hoogspanningsinstallaties, waaronder tractiekrachtsystemen voor spoorwegen, kunnen profiteren van mechanische vergrendelingsvoorzieningen die de hoofdscheider en aardingsschakelaar coördineren.
Wat zijn de belangrijkste voordelen van een hoogspanningsscheider?
Voor kopers die een leverancier van hoogspanningsscheiders beoordelen, zijn de elektrische prestaties slechts een deel van de beslissing. Mechanische betrouwbaarheid, omgevingsbestendigheid, onderhoudsvereisten en configuratieflexibiliteit kunnen een even belangrijk effect hebben op de levenscyclusprestaties.
- Brede spanningsdekking:De GW4-serie omvat spanningsklassen van 40,5 kV tot 252 kV.
- Betrouwbare stroomvoerende:Configuraties ondersteunen nominale stromen tot 6300A.
- Sterke isolatieprestaties:Voor het hele assortiment zijn meerdere vermogensfrequentie- en bliksemstootbestendigheidsniveaus beschikbaar.
- Duurzaamheid buitenshuis:Gegalvaniseerde metalen componenten en corrosiebestendige mechanische onderdelen zijn bestand tegen barre weersomstandigheden.
- Flexibele aardingsconfiguratie:Aardingsschakelaars kunnen aan beide zijden van de basis worden geconfigureerd, met enkele of dubbele aarding.
- Verminderde onderhoudsvereisten:Modulaire componenten en onderhoudsgerichte mechanische constructie vereenvoudigen inspectie en vervanging.
- Aanpassingsvermogen aan ruwe omgevingen:Het product is ontworpen voor temperaturen van -40°C tot +40°C, sterke wind tot 34 m/s, ijslaag tot 10 mm en toepassingen op grote hoogte tot 4000 meter.
Met welke technische parameters moeten kopers rekening houden?
De technische selectie moet altijd gebaseerd zijn op het feitelijke elektrische netwerk, de omgevingsomstandigheden, de installatieconfiguratie en de toepasselijke projectnormen. De volgende representatieve specificaties illustreren het bereik dat beschikbaar is in de GW4-serie.
| Parameter | GW4-40,5 | GW4-72,5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| Nominale spanning | 40,5 kV | 72,5 kV | 126 kV | 145 kV | 170 kV | 252 kV |
| Nominale stroom | 630–4000 A | 630–3150 EEN | Tot 3150 A | Projectafhankelijk | Projectafhankelijk | Projectafhankelijk |
| Korte tijd bestand tegen stroom | 31,5/40 kA | 25–50 kA | 40/50 kA | Projectafhankelijk | Projectafhankelijk | Projectafhankelijk |
| Piekbestendig stroom | 80/100 kA | 63–125 kA | 100/125 kA | Projectafhankelijk | Projectafhankelijk | Projectafhankelijk |
| Mechanisch uithoudingsvermogen | ≥5000 bewerkingen | |||||
Andere selectieparameters zijn onder meer de netfrequentie-houdspanning, bliksemimpuls-houdspanning, kruipafstand, isolatieafstand, mechanische belasting van de aansluiting, isolatorsterkte, installatieconfiguratie en aardingsvereisten.
Hoe moet u het juiste model selecteren?
Het kiezen van de juiste hoogspanningsscheider vereist meer dan het afstemmen van de nominale systeemspanning. Bij een professionele specificatiebeoordeling moet rekening worden gehouden met de volledige bedrijfsomgeving en het elektrische netwerk.
- Bepaal de systeemspanning.Selecteer een spanningsklasse die overeenkomt met de werkelijke vereisten voor netwerk- en isolatiecoördinatie.
- Bevestig de continue stroom.De nominale stroom moet voldoende zijn voor normale bedrijfsomstandigheden en verwachte systeembelasting.
- Evalueer kortsluitingsomstandigheden.Controleer de korte-tijd- en piekbestendigheidseisen ten opzichte van het verwachte foutniveau.
- Isolatievereisten beoordelen.Houd rekening met de stroomfrequentie die bestand is tegen spanning, de weerstand tegen bliksemimpulsen, de kruipafstand, de hoogte en het vervuilingsniveau.
- Beoordeel de installatieomgeving.Temperatuur, wind, ijs, zoutnevel, industriële vervuiling, hoogte en seismische omstandigheden kunnen de juiste configuratie beïnvloeden.
- Definieer de aardingsregeling.Bepaal of een enkele aardingsschakelaar, dubbele aardingsconfiguratie of een andere opstelling vereist is.
- Controleer de mechanische en onderhoudsvereisten.Houd rekening met de bedrijfsfrequentie, installatieruimte, toegang voor onderhoud en compatibiliteit met de bestaande onderstationindeling.
Voor grote transmissie- en distributieprojecten wordt technische communicatie met een ervaren fabrikant aanbevolen voordat de apparatuurspecificatie definitief wordt gemaakt. Dit zorgt ervoor dat de geselecteerde configuratie voldoet aan de elektrische, mechanische en omgevingsvereisten van het systeem.
Veelgestelde vragen over hoogspanningsscheiders
Wat is het hoofddoel van een hoogspanningsscheider?
Het belangrijkste doel is het verschaffen van betrouwbare elektrische isolatie en een zichtbare isolatieopening in een hoogspanningscircuit nadat het circuit op de juiste wijze spanningsloos is gemaakt. Het ondersteunt veilige onderhouds- en schakelprocedures.
Wat is het verschil tussen een scheider en een stroomonderbreker?
Een stroomonderbreker is ontworpen om de normale belastingsstroom en foutstroom te onderbreken, terwijl een scheider in de eerste plaats bedoeld is om elektrische isolatie tot stand te brengen. Een scheider mag normaal gesproken niet worden gebruikt als vervanging voor een stroomonderbreker wanneer een foutonderbreking vereist is.
Welk spanningsbereik bestrijkt de Huixing GW4-serie?
De GW4-serie omvat spanningsklassen van 40,5 kV tot 252 kV, inclusief 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV en 252 kV-configuraties.
Kan een hoogspanningsscheider worden uitgerust met een aardingsschakelaar?
Ja. De GW4-serie kan worden geconfigureerd met aardingsschakelaars, inclusief enkel- en dubbel-geaarde arrangementen. Mechanische vergrendeling kan ook helpen de bedieningsvolgorde te controleren.
Is de GW4-serie geschikt voor buitentoepassingen?
Ja. Het ontwerp is bedoeld voor energiesystemen buitenshuis en bevat corrosiebestendige mechanische componenten en thermisch verzinkte, zichtbare stalen onderdelen. De gespecificeerde omgevingsbestendigheid omvat ook temperaturen van -40°C tot +40°C en sterke buitenweersomstandigheden.
Conclusie: Waarom kiezen voor een hoogspanningsscheider voor kritieke energie-infrastructuur?
Een betrouwbareHoogspanningsscheiderbiedt een essentiële laag elektrische isolatie voor onderstations, transmissienetwerken, duurzame energieprojecten, energiecentrales en industriële hoogspanningssystemen. Met spanningsklassen van 40,5 kV tot 252 kV, robuuste isolatie, corrosiebestendige constructie, flexibele aardingsconfiguraties en een mechanisch uithoudingsvermogen van minimaal 5000 schakelingen is de GW4-serie ontworpen voor veeleisende toepassingen in energiesystemen.
Voor projectingenieurs, EPC-aannemers, nutsbedrijven en kopers van stroomapparatuur die op zoek zijn naar een betrouwbare Chinese fabrikant en leverancier, kan Huixing hoogspanningsisolatieoplossingen bieden die zijn afgestemd op verschillende spanningsniveaus, stroomwaarden, omgevingsomstandigheden en installatievereisten.Neem contact met ons opvandaag nog om uw projectspecificaties te bespreken, technische informatie aan te vragen en de juiste hoogspanningsscheiderconfiguratie voor uw energiesysteem te vinden.
