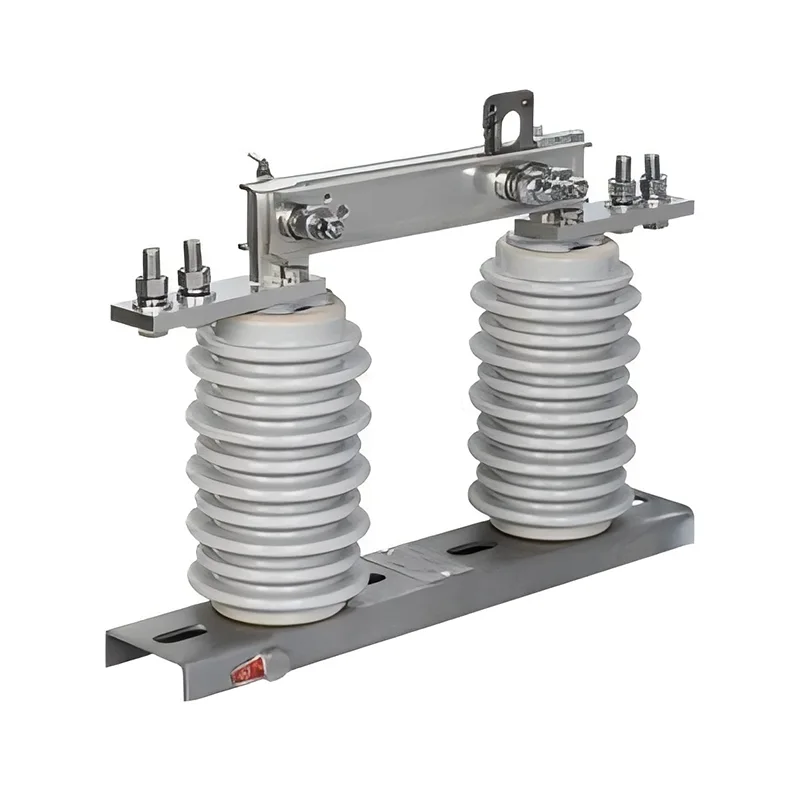

Enkelpolige scheidingsschakelaars van 10-35 kV zijn cruciale componenten in hoogspanningsstroomdistributiesystemen en spelen een onmisbare rol in middenspanningsnetten met hun flexibele enkelpolige werkingsmogelijkheden. Deze apparaten zijn ontworpen om zichtbare isolatiepunten te creëren tussen bekrachtigde en niet-bekrachtigde delen van het energiesysteem en zorgen voor veilige onderhoudswerkzaamheden en betrouwbare foutisolatie in diverse distributietoepassingen.
De 10-35kV enkelpolige scheidingsschakelaar biedt vijf duidelijke kernvoordelen die hem tot een essentieel onderdeel maken in moderne stroomdistributiesystemen:
Deze schakelaars maken fase-voor-fase controle van driefasige lijnen mogelijk, waardoor gerichte afhandeling van eenfasige fouten of eenfasige onderhoudswerkzaamheden met hoge operationele precisie mogelijk wordt.
Wanneer deze wordt geopend, creëert de enkelpolige scheidingsschakelaar een duidelijk zichtbaar ontkoppelingspunt dat volledig voldoet aan de veiligheidsisolatievereisten voor hoogspanningsstroomdistributie, waardoor veiligheidsongevallen als gevolg van verkeerde bediening effectief worden voorkomen.
Dankzij hun compacte structuur en minimale installatieruimte vereisen ze verticale of horizontale montage. Ze coördineren flexibel met stroomonderbrekers, zekeringen en andere apparatuur en passen zich aan verschillende scenario's aan, waaronder onderstations en distributietransformatorstations.
Deze apparaten zijn vervaardigd met luchtisolatie of composietisolatiematerialen en vertonen een uitstekende weersbestendigheid buitenshuis en een lange mechanische levensduur. Dagelijks onderhoud vereist alleen regelmatige inspectie van de contactomstandigheden, wat resulteert in een minimale onderhoudswerklast.
Tijdens onderhoud aan hoogspanningsapparatuur isoleren ze het onderhoudsgedeelte volledig van onder spanning staande onderdelen. Wanneer ze worden gebruikt in combinatie met aardingsschakelaars, bieden ze dubbele veiligheidsbescherming voor onderhoudspersoneel, waardoor ze een onmisbaar veiligheidsapparaat zijn in hoogspanningsstroomdistributiesystemen.
Enkelpolige scheidingsschakelaars maken het onafhankelijk openen en sluiten van individuele fasen mogelijk en passen zich perfect aan de fasespecifieke onderhouds- en isolatievereisten in 35kV-substationrailsecties en aardingscircuits aan de lijnzijde aan.
Deze schakelaars, geïnstalleerd op de kruispunten van kabel- en bovengrondse lijnen, vormen duidelijke en zichtbare ontkoppelpunten om de persoonlijke veiligheid tijdens lijnonderhoud te garanderen. Ze zijn bijzonder geschikt voor aftaklijnen met eenzijdige voeding.
Wanneer ze worden gebruikt in combinatie met stroomonderbrekers bij de inlaat- en uitlaatterminals van middenspanningsdistributietransformatoren en hoogspanningsschakelaars, zorgen ze voor een betrouwbare isolatie wanneer apparatuur buiten gebruik wordt gesteld, waardoor onbedoelde bekrachtiging wordt voorkomen.
In windparken, fotovoltaïsche energiecentrales en andere duurzame energiecentrales maken enkelpolige scheidingsschakelaars een gerichte bediening mogelijk bij eenfasige fouten, waardoor de algehele uitval wordt geminimaliseerd en de continuïteit van de stroomvoorziening aanzienlijk wordt verbeterd.
Met hun eenvoudige en betrouwbare structuur zijn deze schakelaars ideaal voor installatie op aftakkingsgrenzen in afgelegen 10 kV-distributienetwerken op het platteland, waarbij ze voldoen aan de vereisten voor foutisolatie en lijnschakeling in onbeheerde scenario's.
|
|
|
|
|
|
|
|
|
GW4-12 |
12 |
200 |
31.5 |
12,5/4s |
|
|
|
400 |
40 |
16/4s |
||||
|
630 |
50 |
20/4s |
||||
|
1250 |
80 |
31,5/4s |
||||
|
GW4-24 |
24 |
400 |
40 |
16/4s |
|
|
|
630 |
50 |
20/4s |
||||
|
1250 |
80 |
31,5/4s |
||||
|
GW4-40,5 |
40.5 |
630 |
50 |
20/4s |
|
|
|
1250 |
80 |
31,5/4s |
||||
|
1600 |
100 |
40/4s |
||||
|
2000 |
100 |
40/4s |
||||
|
GW4-72,5 |
72.5 |
630 |
50 |
20/4s |
Fase 140, grond |
|
|
1250 |
80 |
31,5/4s |
||||
|
1600 |
100 |
40/4s |
||||
|
2000 |
100 |
40/4s |
